تفاصيل المنتج:
|
| رقم الجزء: | CDCE6214RGET | النوع: | مولد الساعة |
|---|---|---|---|
| التردد - أقصى: | 350 ميجا هرتز | النسبة - المدخلات:المخرجات: | 2: 4 |
| الجهد - الإمدادات: | 1.71 فولت ~ 3.465 فولت | درجة حرارة العمل: | -40°C ~ 85°C |

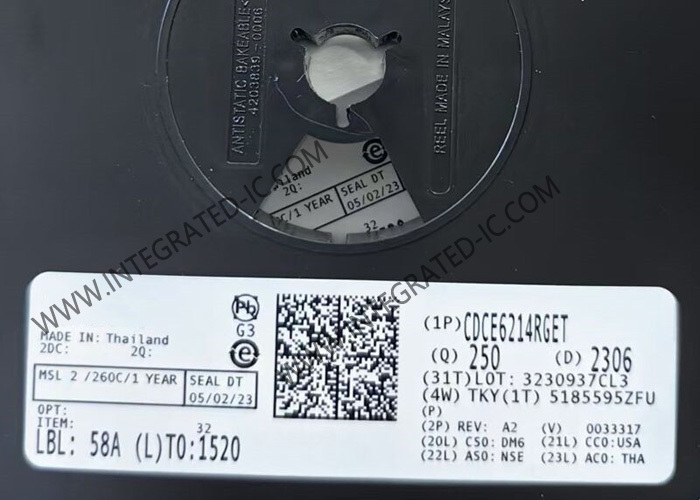

شريحة دائرة متكاملة CDCE6214RGET مولدات ساعة منخفضة الطاقة للغاية 350 ميجاهرتز VQFN24
نظرة عامة على المنتج CDCE6214RGET
CDCE6214RGET عبارة عن مولد ساعة رباعي القنوات، منخفض الطاقة للغاية، متوسط التردد، يمكنه توليد خمسة مخرجات ساعة مستقلة قابلة للتحديد بين أوضاع مختلفة من المشغلات. يمكن أن يكون مصدر الإدخال عبارة عن مصدر ساعة أحادي الطرف أو تفاضلي، أو بلورة.
يتميز CDCE6214RGET بـ frac-N PLL لتجميع تردد أساسي غير ذي صلة من أي تردد إدخال. يمكن تكوين CDCE6214RGET من خلال واجهة I2C. في حالة عدم وجود الواجهة التسلسلية، يمكن استخدام دبابيس GPIO في وضع الدبوس لتكوين المنتج في تكوينات مميزة.
مواصفات CDCE6214RGET
| رقم القطعة: | CDCE6214RGET |
| مولد الساعة | |
| 4 مخرجات | |
| 350 ميجاهرتز | |
| 200 ميجاهرتز | |
| VQFN-24 | |
| 55٪ | |
| 1600 fs | |
| 3.465 فولت | |
| 1.71 فولت | |
| 394 أمبير | |
| - 40 درجة مئوية | |
| + 105 درجة مئوية | |
| جهد إمداد التشغيل: | 1.71 فولت إلى 3.465 فولت |
| نوع الإخراج: | HCSL، LVCMOS، LVDS |
ميزات CDCE6214RGET
أداء عالي قابل للتكوين، طاقة منخفضة، frac-N PLL مع تردد RMS مع تحفيز (12 كيلو هرتز وndash؛ 20 ميجاهرتز، Fout > 100 ميجاهرتز) على النحو التالي:
الوضع الصحيح:
إخراج تفاضلي: 350fs نموذجي (نموذجي)، 600fs كحد أقصى (كحد أقصى)
إخراج LVCMOS: 1.05ps نموذجي، 1.5ps كحد أقصى
الوضع الجزئي:
إخراج تفاضلي: 1.7ps نموذجي، 2.1ps كحد أقصى
إخراج LVCMOS: 2.0ps نموذجي، 4.0ps كحد أقصى
يدعم PCIe Gen1/2/3/4 مع SSC و Gen 1/2/3/4/5/6 بدون SSC
الاستهلاك النموذجي للطاقة: 65mA لقناة إخراج 4، 23mA لقناة إخراج واحدة.
إدخال ساعة عالمي
مقرون بتيار متردد تفاضلي أو LVCMOS: 10 ميجاهرتز إلى 200 ميجاهرتز
الكريستال: 10 ميجاهرتز إلى 50 ميجاهرتز
توزيع ساعة الإخراج المرن
مقسّمات القنوات الأربعة: ما يصل إلى خمسة ترددات إخراج فريدة من 24 كيلو هرتز إلى 328.125 ميجاهرتز
مزيج من مخرجات LVDS-like أو LP-HCSL أو LVCMOS على دبابيس OUT0 وndash؛ OUT4
تبديل مقسم الإخراج الخالي من الأخطاء ومزامنة قناة الإخراج
تمكين الإخراج الفردي من خلال GPIO والتسجيل
نطاق تردد الحلقة المتكامل بالكامل والقابل للتكوين: 100 كيلو هرتز إلى 1.6 ميجاهرتز
إمداد واحد أو مختلط لترجمة المستوى: 1.8 فولت، 2.5 فولت، 3.3 فولت
GPIOs قابلة للتكوين وخيارات تكوين مرنة
واجهة متوافقة مع I2C: حتى 400 كيلو هرتز
ذاكرة EEPROM مدمجة بصفحتين ودبوس تحديد خارجي. السماح بالبرمجة في الموقع.
يدعم أنظمة 100Ω
انخفاض الانبعاثات الكهرومغناطيسية
بصمة صغيرة: 24 سنًا VQFN (4 مم وtimes؛ 4 مم)
