تفاصيل المنتج:
|
| رقم الجزء: | IPD60R950C6 | Vds - جهد تفكيك مصدر الصرف: | 600 فولت |
|---|---|---|---|
| المعرف - تيار التصريف المستمر: | 4.4 أ | Rds On - مقاومة مصدر الصرف: | 860 مالم |
| Qg - رسوم البوابة: | 13 ن.س | PD - تبديد الطاقة: | 37 واط |

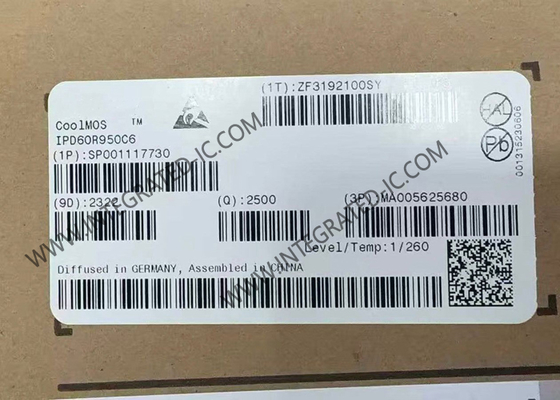

IPD60R950C6 شريحة الدائرة المتكاملة CoolMOS C6 Power Transistor 600V MOSFET Transistor
نظرة عامة على المنتج
IPD60R950C6 هو ترانزستور طاقة CoolMOS C6 بجهد 600 فولت. يوفر IPD60R950C6 جميع مزايا MOSFET سريع التبديل SJ دون التضحية بسهولة الاستخدام. تجعل الخسائر المنخفضة للغاية في التبديل والتوصيل تطبيقات التبديل أكثر كفاءة وأكثر إحكاما وأخف وزنا وأكثر برودة.
تخصيص
|
سلسلة
|
CoolMOS™ C6
|
|
نوع FET
|
N-Channel
|
|
تقنية
|
MOSFET (أكسيد معدني)
|
|
جهد المصدر إلى المصرف (Vdss)
|
600 فولت
|
|
التيار - المصرف المستمر (Id) @ 25°C
|
4.4 أمبير (Tc)
|
|
جهد القيادة (الحد الأقصى Rds On، الحد الأدنى Rds On)
|
10 فولت
|
|
Rds On (الحد الأقصى) @ Id، Vgs
|
950mOhm @ 1.5A، 10V
|
|
Vgs(th) (الحد الأقصى) @ Id
|
3.5V @ 130µA
|
|
شحن البوابة (Qg) (الحد الأقصى) @ Vgs
|
13 نانو فاراد @ 10 فولت
|
|
Vgs (الحد الأقصى)
|
±20V
|
|
السعة الداخلية (Ciss) (الحد الأقصى) @ Vds
|
280 بيكو فاراد @ 100 فولت
|
|
تبديد الطاقة (الحد الأقصى)
|
37 واط (Tc)
|
|
درجة حرارة التشغيل
|
-55°C ~ 150°C (TJ)
|
|
نوع التركيب
|
تركيب سطحي
|
|
حزمة جهاز المورد
|
PG-TO252-3
|
|
الحزمة / العلبة
|
TO-252-3، DPAK (2 أسلاك + علامة تبويب)، SC-63
|
الميزات
خسائر منخفضة للغاية بسبب FOM Rdson Qg و Eoss المنخفضة جدًا
صلابة تبديل عالية جدًا
سهل الاستخدام / القيادة
مؤهل بالكامل وفقًا لـ JEDEC للتطبيقات الصناعية
طلاء خالٍ من الرصاص، مركب قالب خالٍ من الهالوجين
التطبيقات
مراحل PFC، ومراحل PWM للتبديل الصلب ومراحل PWM للتبديل الرنيني على سبيل المثال. PC Silverbox، ومحول، وتلفزيون LCD و PDP، والإضاءة، والخادم، والاتصالات السلكية واللاسلكية، و UPS.
