تفاصيل المنتج:
|
| رقم الجزء: | MLX90316LDC-BDG-100-RE | منتج: | مستشعرات الموضع الدوار |
|---|---|---|---|
| مسلسل: | ترياكسس® | زاوية الدوران - كهربائية ، ميكانيكية: | 0 ° ~ 360 ° ، مستمر |
| الخطي: | ± 1 ° | الجهد - العرض: | 4.5v ~ 5.5v |
| إبراز: | MLX90316LDC-BDG-100-RE,MLX90316LDC-BDG-100-RE مستشعر IC,IC مستشعر موضع دوار ثلاثي المحاور رئيسي,MLX90316LDC-BDG-100-RE Sensor IC,Triaxis Mainstream Rotary Position Sensor IC |
||

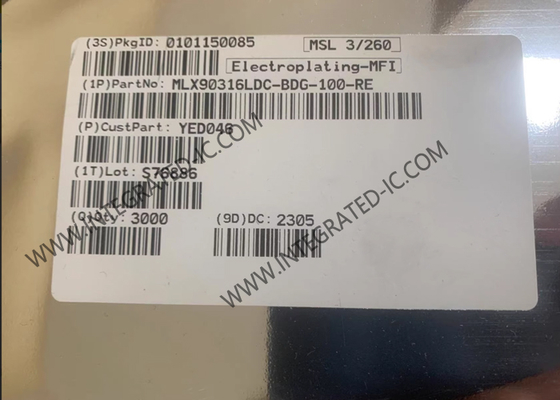

MLX90316LDC-BDG-100-RE مستشعر IC ثلاثي المحاور مستشعر موضع دوار رئيسي IC SOIC8
نظرة عامة على المنتج
MLX90316LDC-BDG-100-RE هو مستشعر IC لموضع الدوران Triaxis® يوفر الموضع الزاوي لمغناطيس ثنائي القطب صغير يدور فوق سطح الجهاز (مغناطيس نهاية العمود)، ويستهدف تطبيقات مستشعر الموضع الدوراني غير المتصل في أنظمة السيارات والصناعية.
تخصيص
|
سلسلة
|
Triaxis®
|
|
للقياس
|
الموضع الدوراني
|
|
تقنية
|
تأثير هول
|
|
زاوية الدوران - كهربائية، ميكانيكية
|
0° ~ 360°، مستمر
|
|
الإخراج
|
SPI
|
|
نوع المشغل
|
مغناطيس خارجي، غير مضمن
|
|
الاستقامة
|
±1°
|
|
الجهد - الإمداد
|
4.5 فولت ~ 5.5 فولت
|
|
نوع التركيب
|
تركيب سطحي
|
|
نمط الإنهاء
|
جناح نورس
|
|
درجة حرارة التشغيل
|
-40°C ~ 150°C
|
|
الحزمة / العلبة
|
8-SOIC (0.154”، عرض 3.90 مم)
|
|
حزمة جهاز المورد
|
8-SOIC
|
الميزات
مستشعر موضع دوار مطلق IC
تصميم مغناطيسي بسيط وقوي
تقنية Triaxis® Hall
نطاق زاوي قابل للبرمجة يصل إلى 360 درجة
وضع إخراج قابل للتحديد: تناظري (نسبي)، PWM أو بروتوكول تسلسلي (SPI)
دقة زاوية 12 بت على مدى 360 درجة
دقة حرارية زاوية 10 بت
رقم تعريف 40 بت
نطاق درجة الحرارة المحيطة من -40 درجة مئوية إلى 150 درجة مئوية
تشخيص المسار المكسور (open-Vdd، open-Vss)
تشخيصات على الرقاقة
حزمة SOIC-8 أحادية القالب متوافقة مع RoHS
التطبيقات
مستشعر الموضع الدوراني المطلق
مستشعر موضع عجلة القيادة
مستشعر موضع الدواسة
مستشعر موضع عمود المحرك
مستشعر موضع الخانق
مستشعر مستوى الطفو
مستشعر ارتفاع الركوب
مقياس الجهد غير المتصل
