تفاصيل المنتج:
|
| رقم الجزء: | TPS259460LRPWR | الحد الحالي: | 500 مللي أمبير إلى 6 أ |
|---|---|---|---|
| تشغيل توريد التيار: | 428 UA | عدد القنوات: | 1 قناة |
| الجهد - المدخلات: | 2.7v ~ 23v | نوع المنتج: | وحدات تحكم الجهد المبادلة الساخنة |
| إبراز: | TPS259460LRPWR,رقاقة الدوائر المتكاملة TPS259460LRPWR,5.5 أ أجهزة تحكم المبادلات الساخنة,TPS259460LRPWR Integrated Circuit Chip,5.5A Hot Swap Controllers |
||

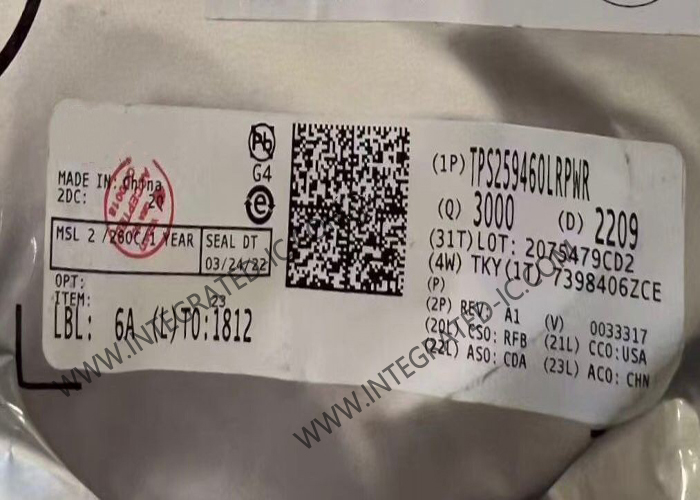

TPS259460LRPWR رقاقة الدائرة المتكاملة eFuse IC التبديل الالكتروني التبديل الحار 5.5A
وصف المنتج
TPS259460LRPWR eFuses هو حل حماية الدوائر المتكاملة للغاية وإدارة الطاقة في حزمة صغيرة.توفر الأجهزة أوضاع حماية متعددة باستخدام عدد قليل جدًا من المكونات الخارجية وهي دفاع قوي ضد التحميل الزائدمع FETs متكاملة للخلف إلى الخلف، TPS259460LRPWR يسمح تدفق التيار الثنائي الاتجاه خلال حالة ON،مع منع تدفق التيار في كلا الاتجاهين خلال حالة OFF، مما يجعلها مناسبة بشكل جيد لتطبيقات USB OTG (On-The-Go).
المواصفات
|
الوظيفة
|
فيوز إلكتروني
|
|
طريقة الاستشعار
|
الجانب العالي
|
|
الدقة
|
± 6%
|
|
الجهد - المدخل
|
2.7 فولت ~ 23 فولت
|
|
التيار - الناتج
|
5.5أ
|
|
درجة حرارة العمل
|
-40°C ~ 125°C (TJ)
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
10-VFQFN
|
|
حزمة أجهزة المورد
|
10-VQFN-HR (2x2)
|
الخصائص
• مجموعة واسعة من فولتاج الدخول: 2.7 فولت إلى 23 فولت
أقصى طاقة مطلقة من 28 فولت
• FETات متكاملة متتالية مع مقاومة منخفضة: RON = 28.3 mΩ (عادة)
التدفق الحالي الثنائي الاتجاه أثناء حالة تشغيل
- حجب التيار العكسي أثناء حالة إيقاف التيار
• حماية من الإفراط السريع
إغلاق التوتر الزائد القابل للتعديل (OVLO) مع وقت استجابة 1.2 ميكرو ثانية (عادة)
• حماية من التيار الزائد في الاتجاه الأمامي مع مخرج مراقبة التيار الحمل (ILM)
رد فعل الحد الأقصى للتيار النشط
عتبة قابلة للتعديل (ILIM): 0.5 A إلى 6 A
• دقة ± 10٪ لـ ILIM > 1 A
- مؤقت إضافي قابل للتعديل (ITIMER) للسماح بتيارات الذروة تصل إلى 2 × ILIM
دقة جهاز مراقبة التيار الحالي للحمل الخارجي: ± 6 ٪ (IOUT ≥ 1 A)
• استجابة سريعة للحماية من الدورة القصيرة على دبوس OUT
وقت الاستجابة 500 ثانية (عادة)
عتبات قابلة للتعديل (2 × ILIM) و ثابتة
• إدخال فعال عالية تمكين مع عتبة القفل تحت الجهد قابلة للتعديل (UVLO)
• التحكم في معدل النتيجة المعدل (dVdt)
• حماية من زيادة درجة الحرارة
• خيارات الإشارة الرقمية:
إشارة الطاقة الجيدة مع عتبة قابلة للتعديل (PGTH) أو
إشارات إمداد (SPLYGD) وإشارات خطأ (FLT)
• البصمة الصغيرة: QFN 2 ملم × 2 ملم ، 0.45 ملم من المسافة
التطبيقات
• USB On-The-Go (OTG)
• الهواتف الذكية
• أقراص
• الكاميرات الرقمية
• محطات نقاط البيع
• الشواحن اللاسلكية
