تفاصيل المنتج:
|
| رقم الجزء: | EP5368QI | تيار الإخراج: | 600 مللي أمبير |
|---|---|---|---|
| تبديل التردد: | 4 ميجا هرتز | عدد المخرجات: | 1 الإخراج |
| تشغيل توريد التيار: | 750 غ | جهد المدخلات: | 2.4 فولت إلى 5.5 فولت |
| إبراز: | EP5368QI,EP5368QI رقاقة الدوائر المتكاملة,محول بوك 600mA PowerSoC,EP5368QI Integrated Circuit Chip,600mA PowerSoC Buck Converter |
||

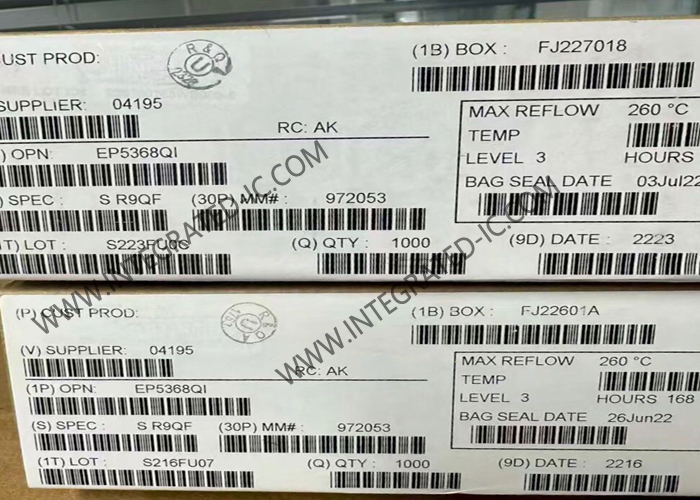

شريحة دائرة متكاملة EP5368QI جهاز طاقة Enpirion محول طاقة Buck PowerSoC 600mA
نظرات عامة على المنتج
EP5368QI هو محول Buck متزامن مع ملف حث مدمج، ووحدة تحكم PWM، و MOSFETS، والتعويض الذي يوفر أصغر حجم حل ممكن. يتطلب EP5368QI فقط مكثفين MLCC صغيرين لإنشاء حل كامل. يعمل EP5368QI بتردد تبديل يبلغ 4 ميجاهرتز، مما يتيح هذا المستوى غير المسبوق من التكامل والمكونات الخارجية الصغيرة.
تخصيص
|
سلسلة
|
Enpirion® 5300
|
|
النوع
|
وحدة PoL غير معزولة
|
|
عدد المخرجات
|
1
|
|
الجهد - الإدخال (الحد الأدنى)
|
2.4 فولت
|
|
الجهد - الإدخال (الحد الأقصى)
|
5.5 فولت
|
|
الجهد - الإخراج 1
|
0.603 ~ 5.1 فولت
|
|
التيار - الإخراج (الحد الأقصى)
|
600mA
|
|
التطبيقات
|
ITE (تجاري)
|
|
الميزات
|
تشغيل/إيقاف عن بعد، OCP، OTP، SCP، UVLO
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
|
الكفاءة
|
94%
|
|
نوع التركيب
|
تركيب سطحي
|
|
العبوة / العلبة
|
وحدة 16-PowerTFQFN
|
|
الحجم / الأبعاد
|
0.12" L x 0.12" W x 0.04" H (3.0mm x 3.0mm x 1.1mm)
|
|
حزمة جهاز المورد
|
16-QFN (3x3)
|
|
ميزات التحكم
|
تمكين، نشط مرتفع
|
الميزات
ملف حث مدمج
حزمة QFN بحجم 3 مم × 3 مم × 1.1 مم
مطلوب مكثفين MLCC منخفضي التكلفة فقط
تردد تبديل 4 ميجاهرتز
كفاءة عالية، تصل إلى 94%
تيار إخراج مستمر يصل إلى 700 مللي أمبير
نطاق إدخال واسع من 2.4 فولت إلى 5.5 فولت
نطاق VOUT من 0.603 فولت إلى VIN – 0.4 فولت
دورة عمل 100٪ قادرة
أقل من 1 µA تيار الاستعداد
تموج VOUT منخفض للتوافق مع الترددات اللاسلكية
حماية من الدائرة القصيرة والتيار الزائد
UVLO والحماية الحرارية
مستقر على نطاق التشغيل بأكمله
متوافق مع RoHS؛ إعادة تدفق MSL 3 260 درجة مئوية
التطبيقات
تطبيقات الترددات اللاسلكية الحساسة للضوضاء
التطبيقات المقيدة بالمساحة
الهواتف الذكية وأجهزة المساعد الرقمي الشخصي
مشغلات الوسائط الشخصية
معالجات الجوال المتقدمة، DSP، IO، الذاكرة، الفيديو، محركات الوسائط المتعددة
