تفاصيل المنتج:
|
| رقم الجزء: | LTC3805IMSE-5 | جهد الإخراج:: | 800 mV إلى 75 V |
|---|---|---|---|
| عدد المخرجات:: | 1 الإخراج | جهد المدخلات - دقيقة:: | 4.5 v |
| جهد المدخلات - الحد الأقصى:: | 75 فولت | تيار هادئ:: | 360 وا |
| إبراز: | LTC3805IMSE-5,LTC3805IMSE-5 رقاقة الدوائر المتكاملة,جهاز التحكم في التيار المتردد المتردد,LTC3805IMSE-5 Integrated Circuit Chip,Adjustable Frequency Current DC/DC Controller |
||

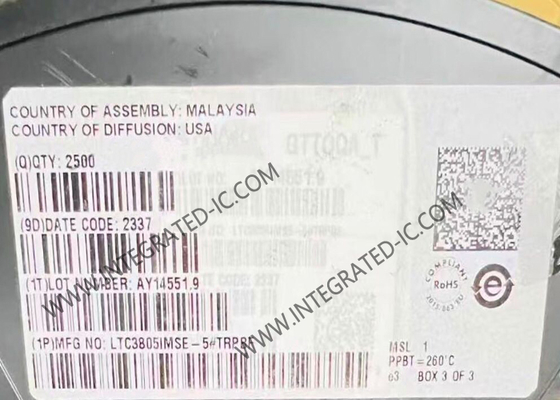

شريحة الدائرة المتكاملة LTC3805IMSE-5، وحدة تحكم DC/DC لوضع التيار بتردد قابل للتعديل، لـ Flyback/Boost/SEPIC
وصف المنتج
LTC3805IMSE-5 هي وحدة تحكم DC/DC لوضع التيار مصممة لتشغيل MOSFET من نوع N-channel في تطبيقات محولات flyback و boost و SEPIC. يمكن برمجة تردد التشغيل وتعويض المنحدر بواسطة مقاومات خارجية. تحمي استشعار التيار الزائد القابل للبرمجة المحول من ظروف الحمل الزائد وقصر الدائرة. يمكن برمجة التشغيل اللين باستخدام مكثف خارجي، كما يبرمج مكثف التشغيل اللين ميزة إعادة التشغيل التلقائي.
المواصفات
|
نوع الإخراج
|
مشغل الترانزستور
|
|
الوظيفة
|
رفع، رفع/خفض
|
|
تكوين الإخراج
|
إيجابي، معزول
|
|
الطوبولوجيا
|
Boost, Flyback, SEPIC
|
|
عدد المخرجات
|
1
|
|
مراحل الإخراج
|
1
|
|
الجهد - الإمداد (Vcc/Vdd)
|
3.95 فولت ~ 9.5 فولت
|
|
التردد - التبديل
|
70 كيلو هرتز ~ 700 كيلو هرتز
|
|
دورة التشغيل (الحد الأقصى)
|
80%
|
|
المقوم المتزامن
|
لا
|
|
مزامنة الساعة
|
نعم
|
|
ميزات التحكم
|
تمكين، تشغيل لين
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TJ)
|
الميزات
VIN و VOUT يقتصران فقط على المكونات الخارجية
4.5 فولت عتبة إغلاق الجهد المنخفض
تعويض منحدر قابل للتعديل
حماية من التيار الزائد قابلة للتعديل مع إعادة التشغيل التلقائي
تردد تشغيل قابل للتعديل (70 كيلو هرتز إلى 700 كيلو هرتز) مع مقاوم خارجي واحد
يمكن مزامنته مع ساعة خارجية
±1.5% دقة مرجعية
فقط 100mV انخفاض جهد استشعار التيار
دبوس التشغيل مع عتبة دقيقة وتخلف قابل للتعديل
تشغيل لين قابل للبرمجة مع مكثف خارجي واحد
تيار هادئ منخفض: 360μA
MSOP صغير بـ 10 أطراف و DFN بحجم 3 مم × 3 مم
التطبيقات
إمدادات الطاقة للسيارات
إمدادات طاقة الاتصالات
المعدات الإلكترونية المعزولة
إمدادات الطاقة المساعدة/التدبير المنزلي
الطاقة عبر الإيثرنت
