TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input
TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

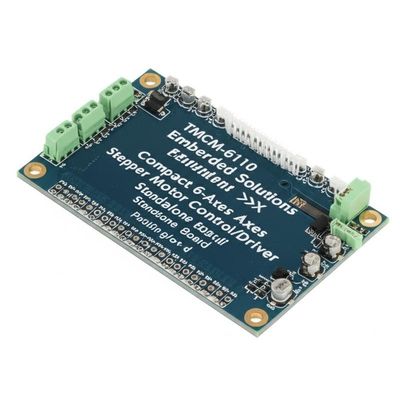

صورة كبيرة :  TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

تفاصيل المنتج:
مكان المنشأ: CN
اسم العلامة التجارية: Original Factory
إصدار الشهادات: Lead free / RoHS Compliant
رقم الموديل: TMCM-6110
شروط الدفع والشحن:
الحد الأدنى لكمية: 10
الأسعار: Contact for Sample
تفاصيل التغليف: الحزمة القياسية
وقت التسليم: 3-5 أيام العمل
شروط الدفع: ر/ر
القدرة على العرض: 10000 قطعة في اليوم
اتصل

TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

الوصف
رقم الجزء: TMCM-6110 جهد المدخلات:: 9 فولت إلى 28 فولت
عدد المحركات: 6 الجهد - الحمل: 7 ~ 34V
الحالي - الإخراج: 1.1أ الجهد - العرض: 12 ~ 34VDC
إبراز:

6-Axes Stepper Motor Controller,1.1A RMS Motor Driver Board,9V to 28V TMCM-6110

,

1.1A RMS Motor Driver Board

,

9V to 28V TMCM-6110

TMCM-6110 Embedded Solutions Compact 6-Axes Stepper Motor Controller/Driver Standalone Board
Product Description
The TMCM-6110 is a compact 6-axis stepper motor controller/driver standalone board capable of supporting up to 6 bipolar stepper motors with up to 1.1A RMS coil current. Each motor features dedicated motor and reference/end switch connectors. The module includes 8 general purpose inputs and 8 general purpose outputs.
This six-axis stepper motor controller/driver module features sensorless load dependent current control, powered by ADI Trinamic's advanced StallGuard2™, CoolStep™, and SpreadCycle™ technology with a trapezoidal ramp generator. With proper heatsinking, the TMCM-6110 can drive up to 1.6A per output at an operating voltage of 9 to 28V. Communication interfaces include RS485, CAN, and USB, with an integrated protocol processor providing high-level TMCL communication.
Specifications
Type Board
Motor Type Stepper
Control / Drive Type Stepper, Bipolar
Number of Motors 6
Voltage - Load 7 ~ 34V
Current - Output 1.1A
Voltage - Supply 12 ~ 34VDC
Interface CAN, RS-485
Mounting Type Chassis Mount
Operating Temperature -40°C ~ 70°C
Key Features
  • Motion Controller: Real-time motion profile calculation with on-the-fly parameter adjustment
  • Bipolar Stepper Motor Driver: Supports up to 256 microsteps per full step
  • Advanced Technologies: StallGuard2™ for stall detection, CoolStep™ for reduced power consumption
  • Interfaces: 8 multi-purpose inputs (24V compatible), 8 multi-purpose outputs
  • Communication: RS485, USB 2.0 full speed (12Mbit/s), CAN 2.0B
  • Protection: Overtemperature and undervoltage protection
  • Software Support: TMCL remote and standalone operation with TMCL-IDE support
Electrical & Mechanical Data
  • Supply voltage: +9V to +28V DC
  • Motor current: up to 1.1A RMS (programmable) per axis
  • Board dimensions: 130mm x 100mm, max height 30mm
  • 4 mounting holes for M3 screws
