تفاصيل المنتج:
|
| رقم الجزء: | UCC37322DGNR | عدد السائقين:: | 1 سائق |
|---|---|---|---|
| عدد المخرجات:: | 1 الإخراج | تيار الإخراج:: | 9 أ |
| جهد العرض - دقيقة:: | 4 فولت | جهد العرض - الحد الأقصى:: | 15 فولت |

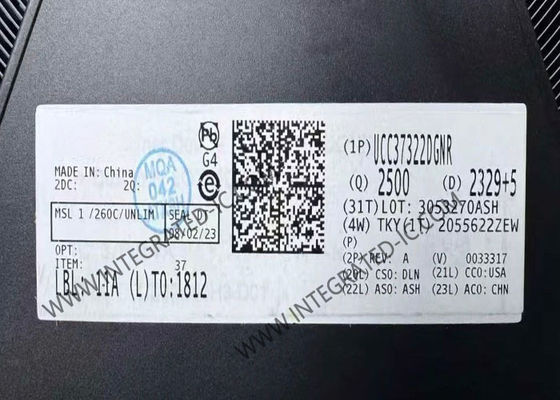

UCC37322DGNR رقاقة الدوائر المتكاملة 9A عالية السرعة منخفضة الجانب
وصف المنتج من UCC37322DGNR
UCC37322DGNR هو السائقات عالية السرعة توفير 9 A من ذروة محرك التيار في الصناعة القياسية pinout.يمكن لهذه السائقين تشغيل أكبر MOSFETs للأنظمة التي تتطلب تيار ميلر القوي بسبب التحولات العالية dV / dt.
مواصفات UCC37322DGNR
|
التكوين المدفوع |
الجانب المنخفض |
|
نوع القناة |
العازب |
|
عدد السائقين |
1 |
|
نوع البوابة |
MOSFET (قناة N، قناة P) |
|
الجهد - الإمدادات |
4 فولت ~ 15 فولت |
|
الجهد المنطقي - VIL، VIH |
1.1 فولت، 2.7 فولت |
|
التيار - ذروة الإنتاج (المصدر، المغسلة) |
9A، 9A |
|
نوع الإدخال |
غير عاكسة |
|
وقت الارتفاع / السقوط (النوع) |
عشرون، عشرون |
|
درجة حرارة العمل |
0°C ~ 70°C (TA) |
خصائص UCC37322DGNR
تعيين القياس الصناعي مع إضافة وظيفة تمكين
القدرة على تشغيل التيار العالي الذروة من ± 9 A في منطقة هضبة ميلر باستخدام TrueDrive
مصدر ثابت للكهرباء باستخدام مرحلة إخراج ثنائية القطبية و CMOS فريدة من نوعها
المدخلات المتوافقة مع TTL / CMOS المستقلة عن فولتاج التوريد
20-ns أوقات الصعود والسقوط النموذجية مع 10-nF الحمل
أوقات تأخير الانتشار النموذجية من 25 ns مع انخفاض المدخلات و 35 ns مع ارتفاع المدخلات
فولتاج التغذية من 4 فولت إلى 15 فولت
متوفرة في حزمة MSOP PowerPAD TM المحسنة حراريًا مع 4.7 °C / W θjc
من 40 درجة مئوية إلى 105 درجة مئوية
التشطيب الخالي من Pb (CU NIPDAU) على حزم SOIC و PDIP ذات 8 أقواس
تطبيقات UCC37322DGNR
إمدادات الطاقة في وضع التحويل
محولات التيار المباشر إلى التيار المباشر
أجهزة تحكم المحركات
مكبرات التبديل من الفئة D
سائقي الخط
محركات محولات النبض
