تفاصيل المنتج:
|
| رقم الجزء: | S9KEAZN16AMLCR | جوهر:: | ARM Cortex M0 + |
|---|---|---|---|
| حجم ذاكرة البرنامج:: | 16 كيلو بايت | عرض ناقل البيانات:: | 32 بت |
| قرار ADC:: | 12 بت | الحد الأقصى لتكرار الساعة:: | 40 ميغاهرتز |
| إبراز: | S9KEAZN16AMLCR,S9KEAZN16AMLCR متحكم دقيق MCU,ARM Cortex-M0+ Kinetis KEA متحكم دقيق,S9KEAZN16AMLCR Microcontroller MCU,ARM Cortex-M0+ Kinetis KEA Microcontroller |
||

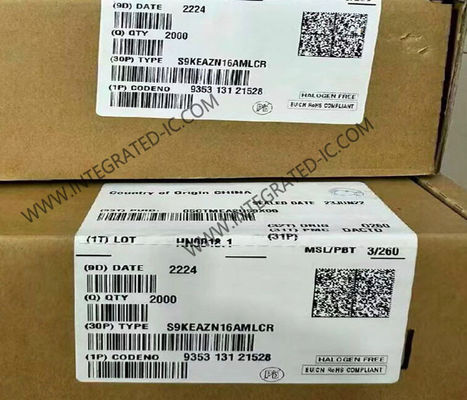

S9KEAZN16AMLCR متحكم دقيق MCU 32 بت 40 ميجاهرتز ARM Cortex-M0+ Kinetis KEA متحكم دقيق
وصف المنتج لـ S9KEAZN16AMLCR
S9KEAZN16AMLCR هو متحكم دقيق Kinetis KEA 32 بت 40 ميجاهرتز ARM Cortex-M0+.
تم تصميم سلسلة Kinetis® EA من وحدات التحكم الدقيقة Arm® Cortex® ذات 32 بت لمجموعة واسعة من تطبيقات السيارات والصناعية التي تتطلب أعلى مستوى من الجودة ودعم طول العمر.
مواصفات S9KEAZN16AMLCR
|
المعالج الأساسي |
ARM® Cortex®-M0+ |
|
حجم النواة |
32 بت |
|
السرعة |
40 ميجاهرتز |
|
الاتصال |
I2C, LINbus, SPI, UART/USART |
|
الأجهزة الطرفية |
LVD, POR, PWM, WDT |
|
عدد منافذ الإدخال/الإخراج |
28 |
|
حجم ذاكرة البرنامج |
16KB (16K x 8) |
|
نوع ذاكرة البرنامج |
فلاش |
|
حجم EEPROM |
256 x 8 |
|
حجم ذاكرة الوصول العشوائي |
2K x 8 |
|
الجهد - الإمداد (Vcc/Vdd) |
2.7 فولت ~ 5.5 فولت |
|
محولات البيانات |
A/D 16x12b |
|
نوع المذبذب |
داخلي |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ 125 درجة مئوية (TA) |
ميزات S9KEAZN16AMLCR
خصائص التشغيل
• نطاق الجهد: 2.7 إلى 5.5 فولت
• نطاق جهد كتابة الفلاش: 2.7 إلى 5.5 فولت
• نطاق درجة الحرارة (المحيطة): -40 إلى 125 درجة مئوية
الأداء
• حتى 40 ميجاهرتز Arm® Cortex-M0+ core وحتى 20 ميجاهرتز ساعة ناقل
• مضاعف 32 بت x 32 بت بدورة واحدة
• منفذ وصول الإدخال/الإخراج بدورة واحدة
الذواكر وواجهات الذاكرة
• حتى 64 كيلو بايت فلاش
• حتى 256 بايت EEPROM
• حتى 4 كيلو بايت RAM
الساعات
• المذبذب (OSC) - يدعم بلورة 32.768 كيلو هرتز أو بلورة 4 ميجاهرتز إلى 20 ميجاهرتز أو رنان سيراميك؛ اختيار مذبذبات منخفضة الطاقة أو عالية الكسب
• مصدر الساعة الداخلي (ICS) - FLL داخلي مع مرجع داخلي أو خارجي، مرجع داخلي مضبوط مسبقًا 31.25 كيلو هرتز لنظام 40 ميجاهرتز وساعة النواة.
• مذبذب منخفض الطاقة داخلي 1 كيلو هرتز (LPO)
الأجهزة الطرفية للنظام
• وحدة إدارة الطاقة (PMC) مع ثلاثة أوضاع طاقة: تشغيل، انتظار، إيقاف
• كشف الجهد المنخفض (LVD) مع إعادة الضبط أو المقاطعة، نقاط رحلة قابلة للتحديد
• جهاز مراقبة مع مصدر ساعة مستقل (WDOG)
• وحدة فحص التكرار الدوري القابلة للبرمجة (CRC)
• واجهة تصحيح الأخطاء السلكية التسلسلية (SWD)
• محرك معالجة البتات (BME)
وحدات الأمان والنزاهة
• رقم تعريف فريد (ID) 64 بت لكل شريحة
واجهة الإنسان والآلة
• ما يصل إلى 57 إدخال/إخراج للأغراض العامة (GPIO)
• اثنان من وحدات مقاطعة لوحة المفاتيح (KBI) حتى 8 بت
• مقاطعة خارجية (IRQ)
الوحدات التناظرية
• واحد ADC SAR 12 بت بـ 16 قناة، التشغيل في وضع الإيقاف، مشغل أجهزة اختياري (ADC)
• اثنان من المقارنات التناظرية التي تحتوي على DAC 6 بت ومدخل مرجعي قابل للبرمجة (ACMP)
المؤقتات
• واحد FlexTimer/PWM (FTM) بـ 6 قنوات
• اثنان FlexTimer/PWM (FTM) بـ 2 قناة
• مؤقت مقاطعة دوري واحد (PIT) بـ 2 قناة
• ساعة في الوقت الفعلي واحدة (RTC)
واجهات الاتصال
• وحدتا SPI (SPI)
• ما يصل إلى ثلاث وحدات UART (UART)
• وحدة I2C واحدة (I2C)
تطبيقات S9KEAZN16AMLCR
السيارات
إدارة محرك الديزل
المضخات الكهربائية
وحدة التحكم في محرك الدراجات النارية (ECU) والتحكم في المحركات الصغيرة
الصناعية
محرك حثي ثلاثي الأطوار AC
التحكم في محرك DC بدون فرش (BLDC)
التحكم في الحركة والروبوتات
محركات المحركات
محرك متزامن مغناطيسي دائم (PMSM)
