تفاصيل المنتج:
|
| رقم الجزء: | IRLR3636TRPBF | حزمة / حالة: | دباك-3 (TO-252-3) |
|---|---|---|---|
| Vds - جهد تفكيك مصدر الصرف: | 60 فولت | المعرف - تيار التصريف المستمر: | 99 أ |
| Rds On - مقاومة مصدر الصرف: | 6.8 ميغا أوم | Qg - رسوم البوابة: | 49 ن.س |
| إبراز: | ترانزستور MOSFET للطاقة بجهد 60 فولت,ترانزستور HEXFET بـ 99 أمبير,6.8 ملي أوم MOSFET من النوع N-Channel,99A HEXFET Transistor,6.8 mOhms N-Channel MOSFET |
||

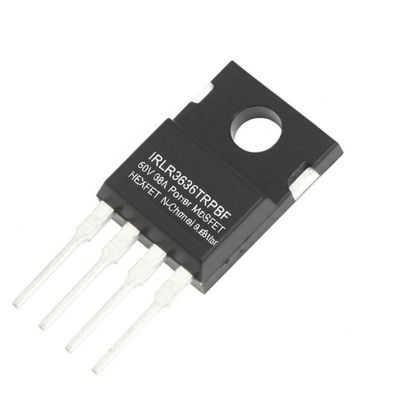

IRLR3636TRPBFهو ترانزستور MOSFET للطاقة أحادي القناة N-Channel HEXFET 60V في حزمة D-Pak. كجزء من عائلة MOSFET للطاقة StrongIRFET™، تم تحسينه لـ RDS(on) منخفضة وقدرة تيار عالية.
هذا المكون مثالي للتطبيقات منخفضة التردد التي تتطلب الأداء والمتانة. تتناول المجموعة الشاملة مجموعة واسعة من التطبيقات بما في ذلك محركات التيار المستمر وأنظمة إدارة البطاريات والعاكسات ومحولات DC-DC.
| السلسلة | HEXFET® |
|---|---|
| نوع FET | N-Channel |
| التقنية | MOSFET (أكسيد معدني) |
| جهد المصدر إلى المصرف (Vdss) | 60 فولت |
| التيار - المصرف المستمر (Id) @ 25°C | 50 أمبير (Tc) |
| جهد القيادة (الحد الأقصى Rds On، الحد الأدنى Rds On) | 4.5 فولت، 10 فولت |
| Rds On (الحد الأقصى) @ Id، Vgs | 6.8mOhm @ 50A، 10V |
| Vgs(th) (الحد الأقصى) @ Id | 2.5 فولت @ 100µA |
| شحن البوابة (Qg) (الحد الأقصى) @ Vgs | 49 نانو كولوم @ 4.5 فولت |
| Vgs (الحد الأقصى) | ±16 فولت |
| السعة الداخلية (Ciss) (الحد الأقصى) @ Vds | 3779 بيكو فاراد @ 50 فولت |
| تبديد الطاقة (الحد الأقصى) | 143 واط (Tc) |
| درجة حرارة التشغيل | -55°C ~ 175°C (TJ) |
| نوع التركيب | تركيب سطحي |
| حزمة جهاز المورد | TO-252AA (DPAK) |
| الحزمة / العلبة | TO-252-3، DPAK (2 أسلاك + علامة تبويب)، SC-63 |
