NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC with WLCSP12 Package and 100 mOhms On Resistance

NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC with WLCSP12 Package and 100 mOhms On Resistance
NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC with WLCSP12 Package and 100 mOhms On Resistance NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC with WLCSP12 Package and 100 mOhms On Resistance

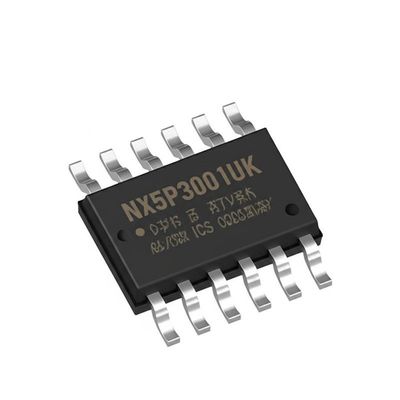

صورة كبيرة :  NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC with WLCSP12 Package and 100 mOhms On Resistance

تفاصيل المنتج:
مكان المنشأ: CN
اسم العلامة التجارية: Original Factory
إصدار الشهادات: Lead free / RoHS Compliant
رقم الموديل: NX5P3001UK
شروط الدفع والشحن:
الحد الأدنى لكمية: 10
الأسعار: Contact for Sample
تفاصيل التغليف: WLCSP-12
وقت التسليم: 5-8 أيام عمل
شروط الدفع: / تي تي، خطاب الاعتماد، ويسترن يونيون
اتصل

NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC with WLCSP12 Package and 100 mOhms On Resistance

الوصف
رقم الجزء: NX5P3001UK عدد المخرجات: 1 الإخراج
على المقاومة - ماكس: 100 مللي أوم جهد إمداد التشغيل: 3.2 فولت إلى 6.35 فولت
التيار - الناتج (الحد الأقصى): 3A درجة حرارة التشغيل: -40 درجة مئوية ~ 125 درجة مئوية (TJ)
إبراز:

3A Bidirectional Power Switch IC,WLCSP12 Package Integrated Circuit Chip,100 mOhms On Resistance Power Switch IC

,

WLCSP12 Package Integrated Circuit Chip

,

100 mOhms On Resistance Power Switch IC

NX5P3001UK Integrated Circuit Chip 3A Bidirectional High Side Power Switch IC WLCSP12
The NX5P3001UK is an advanced bidirectional power switch and ESD-protection device designed for combined USB-OTG and charger port applications. It features undervoltage lockout, overvoltage lockout, and overtemperature protection circuits that automatically isolate the power switch terminals during fault conditions.
Specifications
Switch Type USB Switch
Number of Outputs 1
Ratio - Input:Output 1:1
Output Configuration High Side
Output Type N-Channel
Interface On/Off
Voltage - Load 3V ~ 30V
Current - Output (Max) 3A
Rds On (Typ) 62mΩ
Input Type Non-Inverting
Features Slew Rate Controlled
Fault Protection Current Limiting (Adjustable), Over Temperature, UVLO
Operating Temperature -40°C ~ 125°C (TJ)
Mounting Type Surface Mount
Supplier Device Package 12-WLCSP (1.6x1.3)
Package / Case 12-UFBGA, WLCSP
Key Features
  • 30 V tolerant VBUSI supply pin
  • Wide supply voltage range from 3.2 V to 6.35 V
  • Automatic switch operation for charging within the supply range
  • ISW maximum 3 A continuous current
  • Low ON resistance: 62 mΩ (typical) at a supply voltage of 5.0 V
  • 1.8 V control logic input to open the switch
  • Soft start turn-on slew rate
  • Protection circuitry including overtemperature, overvoltage lockout, and undervoltage lockout
  • Specified operating temperature range: -40°C to +85°C
Applications
  • Smart and feature phones
  • Tablets and eBooks
Related Electronic Components
Part Number Package
NTMFS5C430NT1G 5-DFN
NVMFS5C430NWFAFT1G 5-DFNW
NVTFS014P04M8LTAG 8-WDFN
NVMFS4C03NWFT1G 5-DFN
NVTFS4C10NWFTAG 8-WDFN
NTTFS005N04CTAG 8-WDFN
NVTFWS9D6P04M8LTAG 8-WDFN
NVMYS011N04CTWG LFPAK4
NVTFS5C466NLWFTAG 8-WDFN
NVMFS5C628NLWFAFT1G 5-DFN
Frequently Asked Questions
Q. Are your products original?
A: Yes, all products are original, new original import is our purpose.
Q: Which Certificates do you have?
A: We are ISO 9001:2015 Certified Company and member of ERAI.
Q: Can you support small quantity order or sample? Is the sample free?
A: Yes, we support sample order and small order. Sample cost is different according to your order or project.
Q: How to ship my order? Is it safe?
A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.
Q: What about the lead time?
A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
