6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver with 6 Driver and 165 mA Output

6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver with 6 Driver and 165 mA Output
6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver with 6 Driver and 165 mA Output 6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver with 6 Driver and 165 mA Output

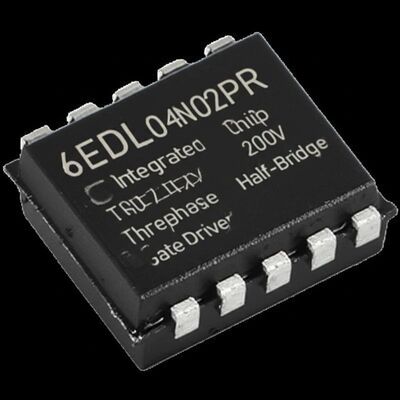

صورة كبيرة :  6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver with 6 Driver and 165 mA Output

تفاصيل المنتج:
مكان المنشأ: CN
اسم العلامة التجارية: Original Factory
إصدار الشهادات: Lead free / RoHS Compliant
رقم الموديل: 6EDL04N02PR
شروط الدفع والشحن:
الحد الأدنى لكمية: 10
الأسعار: Contact for Sample
تفاصيل التغليف: TSSOP-28
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
القدرة على العرض: 10000 قطعة في اليوم
اتصل

6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver with 6 Driver and 165 mA Output

الوصف
رقم الجزء: 6EDL04N02PR عدد السائقين:: 6 سائق
عدد المخرجات:: 6 الإخراج تيار الإخراج:: 165 مللي أمبير
جهد العرض - دقيقة:: 13 فولت جهد العرض - الحد الأقصى:: 17.5 فولت
إبراز:

200V Integrated Circuit Chip,6 Driver Gate Driver,165 mA Gate Driver

,

6 Driver Gate Driver

,

165 mA Gate Driver

6EDL04N02PR Integrated Circuit Chip 200V Three-phase Half-Bridge Gate Driver
Product Description
6EDL04N02PR is a full bridge driver to control power devices like MOS-transistors or IGBTs in 3-phase systems with a maximum blocking voltage of +600 V. Based on the used SOI-technology there is an excellent ruggedness on transient voltages. No parasitic thyristor structures are present in the device. Hence, no parasitic latch-up may occur at all temperatures and voltage conditions.
Specifications
Driven Configuration Half-Bridge
Channel Type 3-Phase
Number of Drivers 6
Gate Type IGBT, MOSFET (N-Channel, P-Channel)
Voltage - Supply 10V ~ 17.5V
Logic Voltage - VIL, VIH 1.1V, 1.7V
Input Type Non-Inverting
High Side Voltage - Max (Bootstrap) 200 V
Rise / Fall Time (Typ) 60ns, 26ns
Operating Temperature -40°C ~ 125°C (TJ)
Features
  • Infineon thin-film-SOI-technology
  • Maximum blocking voltage +600 V
  • Output source/sink current +0.165 A/-0.375 A
  • Integrated ultra-fast, low RDS(ON) Bootstrap Diode
  • Insensitivity of the bridge output to negative transient voltages up to -50 V given by SOI-technology
  • Separate control circuits for all six drivers
  • Detection of over current and under voltage supply
  • Externally programmable delay for fault clear after over current detection
  • Shut down' of all switches during error conditions CMOS and LSTTL compatible input (negative logic)
  • Signal interlocking of every phase to prevent crossconduction
Applications
Home appliance, refrigeration compressors, air-conditioning
Fans, pumps
Motor drives, general purpose inverters
Power tools, light electric vehicles
