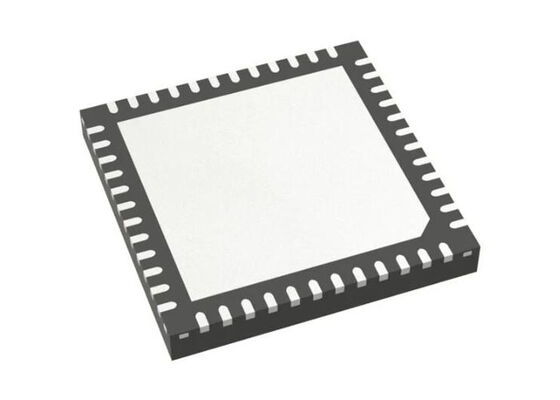

STM32WB35CCU6A وحدة التحكم الدقيقة
STM32 وحدة تحكم لاسلكية 2.4GHz وحدة تحكم لاسلكية متعددة البروتوكولات ذات الطاقة المنخفضة
لمحة عامة عن المنتج
جهاز STM32WB35CCU6A هو جهاز لاسلكي متعدد البروتوكولات وذو طاقة منخفضة للغاية يدمج جهاز لاسلكي قوي متوافق مع مواصفات Bluetooth® Low Energy SIG 5.4 و IEEE 802.15.4-2011. يحتوي على جهاز Arm® Cortex®-M0+ مخصص لعمليات الطبقة المنخفضة في الوقت الحقيقي.
مصممة للعمل في طاقة منخفضة للغاية ، يعتمد هذا جهاز التحكم الدقيق على قلب Arm® Cortex®-M4 RISC ذو الأداء العالي يعمل على 64 ميغاهرتز.يتضمن النواة وحدة نقطة عائمة (FPU) تدعم معالجة البيانات بدقة واحدة، مجموعة كاملة من تعليمات DSP، ووحدة حماية الذاكرة (MPU) لتعزيز أمن التطبيقات.
يدمج الجهاز ذاكرة عالية السرعة بما في ذلك ما يصل إلى 512 كيلوبايت من ذاكرة الفلاش ، ما يصل إلى 96 كيلوبايت من SRAM ، واجهة ذاكرة فلاش Quad-SPI ، ومشاركات إدخال / إدخال ومحيطات موسعة.
المواصفات التقنية
| المعلم |
المواصفات |
| النوع |
TxRx + MCU |
| عائلة RF/المعيار |
802.15.4، BT |
| البروتوكول |
(بي تي في 5)3، الخيوط، زيغبي® |
| تعديل |
GFSK |
| التكرار |
2.405GHz ~ 2.48GHz |
| معدل البيانات (حد أقصى) |
2Mbps |
| طاقة الخروج |
6dBm |
| الحساسية |
-100 ديسيبل |
| حجم الذاكرة |
256كيلوبايت فلاش، 96كيلوبايت SRAM |
| الواجهات المتسلسلة |
إدسي، إيه 2 سي، إس بي آي، يو إيه تي، يو إس إيه تي، يو إس بي. |
| الـ GPIO |
30 |
| إمدادات الجهد |
1.71 فولت ~ 3.6 فولت |
| التيار الحالي - الاستقبال |
4.5mA ~ 7.9mA |
| التيار - الإرسال |
5.2mA ~ 12.7mA |
| درجة حرارة العمل |
-40°C ~ 85°C (TA) |
| نوع التثبيت |
جبل السطح |
| الحزمة / الحقيبة |
48-UFQFN السد المعرض |
| حزمة أجهزة المورد |
48-UFQFPN (7x7) |
الخصائص الرئيسية
قدرات الراديو
2جهاز استقبال الراديو الراديوي بـ.4 غيغاهرتز مع دعم Bluetooth® 5.4الـ (إي إي إي 802)15.4-2011 PHY و MAC
مسار 1.3 ودعم Zigbee® 3.0
حساسية RX: -96 dBm (Bluetooth® Low Energy عند 1 Mbps) ، -100 dBm (802.15.4)
طاقة الخروج القابلة للبرمجة تصل إلى +6 dBm مع خطوات 1 dB
البالون المتكامل لتقليل BOM
دعم معدل بيانات 2 ميجابايت في الثانية
وحدة المعالجة المركزية المخصصة Arm® 32-bit Cortex® M0+ للطبقة الراديوية في الوقت الحقيقي
RSSI دقيق لتحكم الطاقة
الامتثال لمعايير ETSI EN 300 328 و EN 300 440 و FCC CFR47 الجزء 15 و ARIB STD-T66
دعم الجهات المساعدة الخارجية
رقائق الرفيق المتاحة للجهاز السلبي المتكامل (IPD)
منصة طاقة منخفضة للغاية
1نطاق إمدادات الطاقة من 71 إلى 3.6 فولت
-40 درجة مئوية إلى 85/105 درجة مئوية
13 nA وضع إيقاف
وضع الاستعداد 600 nA + RTC + 32 KB RAM
2.1 μA وضع التوقف + RTC + 256 KB ذاكرة الوصول العشوائي
وحدة الكمبيوتر المتحرك في الوضع النشط: < 53 μA/MHz عند تشغيل RF و SMPS
الراديو: Rx 4.5 mA / Tx عند 0 dBm 5.2 mA
الأداء الأساسي
ARM® 32 بت Cortex®-M4 مع FPU
تسريع تكييفي في الوقت الحقيقي لتنفيذ فلاش في حالة الانتظار
ترددات تصل إلى 64 ميغاهرتز
تعليمات MPU و 80 DMIPS و DSP
1.25 DMIPS/MHz (Drystone 2.1)
219.48 CoreMark® (3.43 CoreMark/MHz عند 64 MHz)
303 ULPMark TM النتيجة CP
الذاكرة والتخزين
ذاكرة فلاش تصل إلى 1 ميجابايت مع حماية القطاع (PCROP)
ما يصل إلى 256 KB SRAM مع 64 KB التحقق من تكافؤ الأجهزة
سجل النسخ الاحتياطي 20 × 32 بت
محمول التشغيل يدعم واجهات USART و SPI و I2C و USB
OTA (على الهواء) Bluetooth® طاقة منخفضة و 802.15.4 القدرة على التحديث
واجهة ذاكرة SPI الرباعية مع XIP
1 كيلوبايت (128 كلمة مزدوجة) OTP
أجهزة الطرفية التناظرية
12-بيت ADC 4.26 Msps، تصل إلى 16-بيت مع عبء الأجهزة
2x مقارنات طاقة منخفضة للغاية
الخروج المختلط بدقة 2.5 فولت أو 2.048 فولت
يعمل حتى 1.62 فولت
التطبيقات
الأتمتة المنزلية والمباني والمدن
مصادر الطاقة والمحولات
المكونات ذات الصلة في المخزون
| رقم الجزء |
الحزمة |
| STM32WL33CCV7 |
VFQFN-48 |
| STM32G051C8U3 |
UFQFN-48 |
| STM32G491KCU3 |
32-UFQFN |
| STM32G081EBY3 |
WLCSP-25 |
| STM32C011F4U3 |
UFQFN-20 |
| STM32C031G6U3 |
UFQFN-28 |
| STM32C031K4T7 |
LQFP-32 |
| STM32WBA55CGU6 |
UFQFN48 |
| STM32WL33CCV6 |
VFQFN-48 |
| STM32U5F7VJT6 |
LQFP-100 |
| STM32WBA55CGU7 |
UFQFN48 |
| STM32U575RGT3 |
LQFP-64 |
| STM32C011F4P7 |
TSSOP-20 |
| STM32U5G7VJT6 |
LQFP-100 |
| STM32G474MCT3 |
LQFP-80 |
| STM32WL33K8V6 |
VFQFN-32 |
| STM32WL33KCV6 |
VFQFN-32 |
| STM32WBA55UGI6 |
UFQFN48 |
| STM32WL33C8V7 |
VFQFN-48 |
| STM32G0B1CCT7T |
LQFP-48 |
| STM32L412TBY3 |
WLCSP-36 |
| STM32U535CBU6 |
48-UFQFN |
| STM32WL33KCV7 |
VFQFN-32 |
| STM32WBA54CGU7 |
UFQFPN48 |
| STM32G051F8P3 |
TSSOP-20 |
| STM32F767VGT6 |
LQFP100 |
| STM32L431CBT3 |
LQFP-48 |
| STM32U5A5AJH3 |
169-TFBGA |
| STM32WBA54KGU7 |
UFQFPN-32 |
| STM32WL33K8V7 |
32-VFQFN |
الأسئلة الشائعة
هل منتجاتك أصلية؟
نعم، جميع المنتجات الأصلية، جديدة الأصلية الاستيراد هو هدفنا.
ما هي الشهادات التي لديك؟
نحن شركة معتمدة بمعايير أيزو 9001: 2015 وعضو في ERAI.
هل يمكنك دعم طلب كمية صغيرة أو عينة؟ هل العينة مجانية؟
نعم ، نحن ندعم طلبات العينات والكميات الصغيرة. تكلفة العينة تختلف حسب طلبك أو متطلبات المشروع.
كيف أُرسل طلبي؟ هل هو آمن؟
نحن نستخدم شركات النقل السريع مثل DHL و FedEx و UPS و TNT و EMS. ويمكننا أيضا استخدام الوكيل المقترح من قبلك. يتم تعبئة المنتجات بعناية لضمان السلامةونحن مسؤولون عن أي تلف في المنتج في طلبك.
ماذا عن الوقت المحدد؟
يمكننا شحن قطع الغيار الموجودة في غضون 5 أيام عمل. بالنسبة للأغراض الخالية من المخزون، سنؤكد الوقت المحدد بناءً على كمية طلبك.
