شريحة الدائرة المتكاملة TPS40170QRGYRQ1، وحدة تحكم PWM Buck متزامنة للسيارات مع جهد إدخال 4.5 فولت إلى 60 فولت، تيار خرج 20 أمبير، وتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز

شريحة الدائرة المتكاملة TPS40170QRGYRQ1، وحدة تحكم PWM Buck متزامنة للسيارات مع جهد إدخال 4.5 فولت إلى 60 فولت، تيار خرج 20 أمبير، وتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز
شريحة الدائرة المتكاملة TPS40170QRGYRQ1، وحدة تحكم PWM Buck متزامنة للسيارات مع جهد إدخال 4.5 فولت إلى 60 فولت، تيار خرج 20 أمبير، وتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز شريحة الدائرة المتكاملة TPS40170QRGYRQ1، وحدة تحكم PWM Buck متزامنة للسيارات مع جهد إدخال 4.5 فولت إلى 60 فولت، تيار خرج 20 أمبير، وتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز

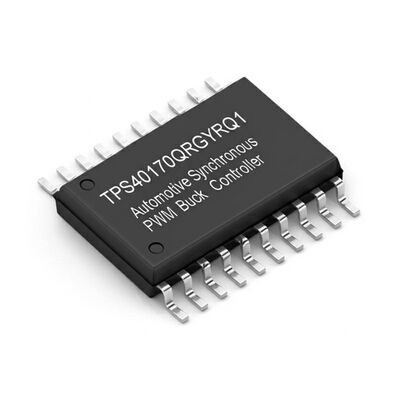

صورة كبيرة :  شريحة الدائرة المتكاملة TPS40170QRGYRQ1، وحدة تحكم PWM Buck متزامنة للسيارات مع جهد إدخال 4.5 فولت إلى 60 فولت، تيار خرج 20 أمبير، وتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز

تفاصيل المنتج:
مكان المنشأ: CN
اسم العلامة التجارية: Original Factory
إصدار الشهادات: Lead free / RoHS Compliant
رقم الموديل: TPS40170QRGYRQ1
شروط الدفع والشحن:
الحد الأدنى لكمية: 10
الأسعار: Contact for Sample
تفاصيل التغليف: VQFN-20
وقت التسليم: 5-8 أيام عمل
شروط الدفع: / تي تي، خطاب الاعتماد، ويسترن يونيون
اتصل

شريحة الدائرة المتكاملة TPS40170QRGYRQ1، وحدة تحكم PWM Buck متزامنة للسيارات مع جهد إدخال 4.5 فولت إلى 60 فولت، تيار خرج 20 أمبير، وتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز

الوصف
رقم الجزء: TPS40170QRGYRQ1 تبديل التردد: 100 كيلو هرتز إلى 1 ميجا هرتز
دورة العمل - الحد الأقصى: 95٪ الجهد الناتج: 600 مللي فولت إلى 57 فولت
تيار الإخراج: 20 أ درجة حرارة التشغيل: -40 درجة مئوية ~ 125 درجة مئوية (TJ)
إبراز:

4.5 فولت إلى 60 فولت الجهد الدخالي رقاقة الدوائر المتكاملة,20A تحكم التيار الخارجي PWM Buck,وحدة تحكم متزامنة للسيارات بتردد تبديل 100 كيلو هرتز إلى 600 كيلو هرتز

,

20A Output Current PWM Buck Controller

,

100kHz to 600kHz Switching Frequency Automotive Synchronous Controller

TPS40170QRGYRQ1 جهاز تحكم PWM متزامن للسيارات
TPS40170QRGYRQ1 هو وحدة تحكم PWM متزامنة كاملة الميزات مصممة لتطبيقات محول DC-DC عالية الكثافة عالية الطاقة وموثوقية عالية. تعمل مع نطاق الجهد المدخل 4.5 فولت إلى 60 فولت، هذا جهاز التحكم ينفذ التحكم في الجهد بالجهد المدخل مع تعويض التغذية إلى الأمام للاستجابة الفورية لتغيرات الجهد المدخل.تردد التبديل قابل للبرمجة من 100 كيلو هرتز إلى 600 كيلو هرتز.
المواصفات الرئيسية
المعلم القيمة
نوع الإخراج سائق الترانزستور
الوظيفة خطوة إلى أسفل
تكوين الإخراج إيجابية
الطوبولوجيا (باك)
عدد المخرجات 1
مراحل الإنتاج 1
إمدادات الجهد 4.5 فولت ~ 60 فولت
تردد التحول 100kHz ~ 600kHz
دورة العمل (ماكس) 95%
المصلح المتزامن نعم..
مزامنة الساعة نعم..
ميزات التحكم الحد من التيار، تمكين، التحكم في التردد، الطاقة جيدة، بداية ناعمة، تتبع
درجة حرارة العمل -40°C ~ 125°C (TJ)
نوع التثبيت جبل السطح
الحزمة / الحقيبة 20-VFQFN المنصة المعرضة
حزمة أجهزة المورد 20-VQFN (3.5x4.5)
الميزات المتقدمة
  • نطاق الجهد الدخالي الواسع من 4.5V إلى 60V
  • الجهد المرجعي 600-mV بدقة 1%
  • UVLO قابلة للبرمجة والانسداد
  • التحكم في الجهد في وضع الجهد مع تغذية الجهد إلى الأمام
  • تردد قابل للبرمجة بين 100kHz و 600kHz
  • مزامنة تردد ثنائية الاتجاه مع خيار رئيسي وثانوي
  • الحماية من زيادة التيار مع استشعار FET من الجانب المنخفض وحماية القطع القصير مع استشعار FET من الجانب العالي مع التعويض الحراري المتكامل
  • البداية الناعمة المغلقة القابلة للبرمجة
  • يدعم المخرجات المتحيزة مسبقاً
  • إيقاف الحرارة عند 165 درجة مئوية مع التشنج
  • تتبع الجهد ومراقبة الطاقة
  • إمكانية إيقاف التيار المنخفض من 1 ميكرو أمبيا
  • 8-فولت و 3.3-فولت LDO الخروج
  • الديود المدمج
  • الحزمة المدمجة ذات 20 دبوس 4.5mm × 3.5mm VQFN (RGY)
حماية النظام ومراقبته
يتضمن TPS40170QRGYRQ1 ميزات حماية شاملة للنظام بما في ذلك UVLO قابلة للبرمجة، حماية التيار الزائد قابلة للبرمجة (OCP) عن طريق استشعار FET منخفض الجانب،الحماية القصيرة القابلة للاختيار (SCP) عن طريق استشعار FET على الجانب العالي، وحماية إيقاف الحرارة.
التطبيقات المستهدفة
أنظمة مساعدة السائق المتقدمة (ADAS) ، وأنظمة المعلومات والترفيه للسيارات، وشاشات العروض المجمعة للسيارات.
المكونات ذات الصلة في المخزون
رقم الجزء الحزمة
LM2901BYQ5T 16-VFQFN
LDL40PU50RY 6-WDFN
LM2902BYQ5T 16-VFQFN
LM2901YQ5T 16-VFQFN
VD6281TF46/1 6-WLCSP
STPAYTP11IJ45D54 الـ LGA
STPAYTP16IF40D7S الـ LGA
STPAYTP18H110D54 الـ LGA
STPAYTP18J110D54 الـ LGA
VL53L8UXV0GC/1 LGA16
ASM330LHMTR LGA-14L
STA8100GASTR 81-LFBGA
STSPIN32G0251Q 72-VFQFN
STG5592QTR QFN16
STPAYTP11IH45D7G الـ LGA
STPAYTP11IH45D7S الـ LGA
STPAYTP16IH40D54 الـ LGA
STSPIN32G0252QTR 72-VFQFN
VN9D7D20FTR الـ QFN
VL53L8UAV0GC/1 الـ LGA
STSPIN32G0601Q QFN-72
VN9Q25D70FTR الـ QFN
M24M02E-FDW6TP 8-TSSOP
STPAYTP16IF40D54 الـ LGA
TN4035HA-8GY TO-263-3
STPAYTP16IF40D7G الـ LGA
TSB952IDT SO-8
LM2904AHYQ6T 8-WFDFN
TSC200IYST 8-MSOP
SC202IDT 8-SOIC
الأسئلة الشائعة
هل منتجاتك أصلية؟
نعم، جميع المنتجات أصلية، المنتجات الأصلية الجديدة هي هدفنا
ما هي الشهادات التي لديك؟
نحن شركة معتمدة بمعايير أيزو 9001: 2015 وعضو في ERAI.
هل يمكنك دعم طلب كمية صغيرة أو عينة؟ هل العينة مجانية؟
نعم، نحن ندعم طلبات العينات والطلبات الصغيرة. تكلفة العينة تختلف حسب طلبك أو متطلبات المشروع.
كيف أُرسل طلبي؟ هل هو آمن؟
نحن نستخدم شركات النقل السريع مثل DHL و FedEx و UPS و TNT و EMS. ويمكننا أيضا استخدام الوكيل المقترح من قبلك. يتم تعبئة المنتجات بعناية لضمان السلامةونحن مسؤولون عن أي ضرر في طلبك.
ماذا عن الوقت المحدد؟
يمكننا شحن قطع الغيار الموجودة في غضون 5 أيام عمل. بالنسبة للأغراض غير الموجودة في المخزون، سنؤكد الوقت المحدد بناءً على كمية طلبك.
