تفاصيل المنتج:
|
| Part Number: | SPD1178API | CPU Core: | M4 |
|---|---|---|---|
| Package: | QFN64 | Pre-driver: | 8~60V |
| Operating junction temperature: | -40 ~ 125 | CPU Clock Frequency: | 200MHz |
| إبراز: | وحدة التحكم الميكروكيوبري 200 ميغاهرتز,QFN64 وحدة تحكم نظام الحزمة على الرقاقة,8 ~ 60 فولت قبل السائق SPD1178API,QFN64 Package System-On-Chip Controller,8~60V Pre-driver SPD1178API |
||

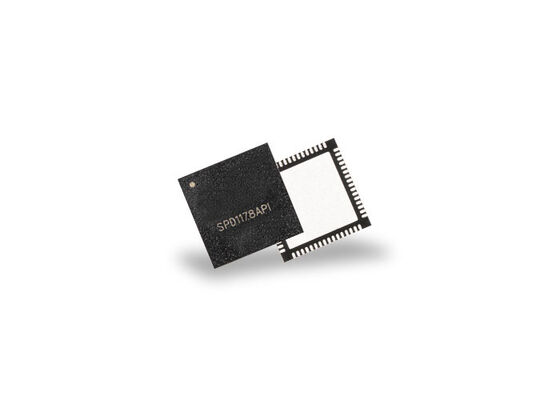

SPD1178API عبارة عن وحدة تحكم متقدمة للنظام على الرقاقة تدمج دائرتين مسبقتين للتشغيل. إنه يتميز بنواة ARM Cortex-M4 عالية الأداء 32 بت مع تردد ساعة قابل للبرمجة يصل إلى 200 ميجا هرتز، و64 كيلو بايت SRAM، و128 كيلو بايت فلاش مضمن، ومدخلات/مخرجات شاملة وموارد طرفية. يشتمل هذا المتحكم الدقيق على ADC 14 بت، وثلاثة مكبرات صوت تشغيلية قابلة للبرمجة، وستة وحدات PWM محسنة، وثلاثة مؤقتات للأغراض العامة 32 بت، وواجهات اتصال بما في ذلك UART، وI²C، وSPI، مما يجعلها حلاً مثاليًا لتطبيقات التحكم في المحركات. تعمل وحدة MCU عند 2.97 إلى 3.63 فولت، بينما يعمل المحرك المسبق ضمن نطاق تشغيل من 8 فولت إلى 60 فولت.
| مواصفة | قيمة |
|---|---|
| وحدة المعالجة المركزية الأساسية | أرم كورتكس-M4 |
| الحد الأقصى لتردد ساعة وحدة المعالجة المركزية | 200 ميجا هرتز |
| أقصى سعة للفلاش | 128 كيلو بايت |
| الحد الأقصى لسعة SRAM | 64 كيلو بايت |
| دقة أدك | 14 بت |
| قنوات ADC دبوس | 16 قناة |
| ADC عينة وعقد القنوات | 3 قنوات |
| مكبرات الصوت التشغيلية القابلة للبرمجة | 3 قنوات |
| مقارنات | 5 أزواج |
| قنوات PWM (موجهة داخليًا) | 12 قناة |
| خطوط I²C | 1 |
| قنوات سبي | 1 |
| قنوات UART | 1 |
| وحدات الإدخال والإخراج القابلة للبرمجة | 1 |
| ما قبل السائق | 60 فولت / 1 أمبير + 1.3 أمبير * 2 |
| مصدر الطاقة (MCU) | 3.3 فولت |
| مصدر الطاقة (ما قبل السائق) | 8-60 فولت |
| طَرد | QFN64 |
| درجة حرارة تقاطع التشغيل | -40 درجة مئوية إلى 125 درجة مئوية |
