تفاصيل المنتج:
|
| رقم الجزء: | AM2432BKFGHIALXR | المعالج الأساسي: | ARM® Cortex®-M4F ، ARM® Cortex®-R5F |
|---|---|---|---|
| الحجم الأساسي: | 32 بت ثلاثي النواة | سرعة: | 400 ميجا هرتز ، 800 ميجا هرتز |
| الاتصال: | كانبوس، إيثرنت، I2C، MMC/SDIO، QSPI، SPI، UART/USART، USB | الأجهزة الطرفية: | AES ، DMA ، POR ، PWM ، SHA ، TRNG ، WDT |
| إبراز: | 800 ميغا هرتز سيتارا ميكروكونترولر,متحكم ثنائي النواة MCU,جهاز تحكم صناعي من طراز Sitara Microcontroller,Dual-Core Microcontroller MCU,Industrial-Grade Sitara Microcontroller |
||

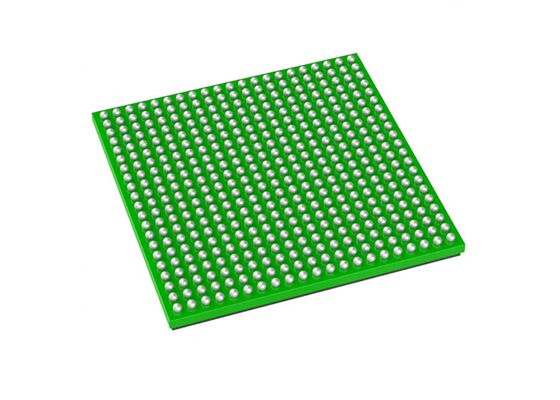

AM2432BKFGHIALXR متحكم دقيق MCU 800 ميجاهرتز ثنائي النواة Sitara™ متحكم دقيق 293-VFBGA
وصف المنتج الخاص بـ AM2432BKFGHIALXR
AM2432BKFGHIALXR هو امتداد لمحفظة Sitara’s الصناعية إلى وحدات التحكم الدقيقة عالية الأداء. تم تصميم جهاز AM243x للتطبيقات الصناعية، مثل محركات المحركات ووحدات الإدخال/الإخراج عن بعد، والتي تتطلب مزيجًا من الاتصالات والمعالجة في الوقت الفعلي.
مواصفات AM2432BKFGHIALXR
|
المعالج الأساسي
|
ARM® Cortex®-M4F، ARM® Cortex®-R5F
|
|
حجم النواة
|
32 بت ثلاثي النواة
|
|
السرعة
|
400 ميجاهرتز، 800 ميجاهرتز
|
|
الاتصال
|
CANbus، إيثرنت، I2C، MMC/SDIO، QSPI، SPI، UART/USART، USB
|
|
الأجهزة الطرفية
|
AES، DMA، POR، PWM، SHA، TRNG، WDT
|
|
عدد الإدخال/الإخراج
|
148
|
|
نوع ذاكرة البرنامج
|
ذاكرة مقترنة بإحكام (TCM)
|
|
حجم ذاكرة الوصول العشوائي (RAM)
|
256K x 8
|
|
الجهد - الإمداد (Vcc/Vdd)
|
1.71 فولت ~ 1.89 فولت، 3.135 فولت ~ 3.465 فولت
|
|
محولات البيانات
|
A/D 8x10b
|
|
نوع المذبذب
|
خارجي، داخلي
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TJ)
|
ميزات AM2432BKFGHIALXR
ما يصل إلى 2× وحدات فرعية MCU ثنائية النواة Arm Cortex-R5F تعمل بسرعة تصل إلى 800 ميجاهرتز، مدمجة للغاية للمعالجة في الوقت الفعلي
تدعم مجموعات Arm Cortex-R5F ثنائية النواة التشغيل ثنائي النواة وأحادي النواة
ذاكرة التخزين المؤقت I-cache بسعة 32 كيلو بايت وذاكرة التخزين المؤقت D-cache بسعة 32 كيلو بايت لكل نواة R5F مع SECDED ECC على جميع الذكريات
أحادي النواة: 128 كيلو بايت TCM لكل مجموعة (128 كيلو بايت TCM لكل نواة R5F)
ثنائي النواة: 128 كيلو بايت TCM لكل مجموعة (64 كيلو بايت TCM لكل نواة R5F)
1× وحدة MCU أحادية النواة Arm Cortex-M4F بسرعة تصل إلى 400 ميجاهرتز
256 كيلو بايت SRAM مع SECDED ECC
ما يصل إلى 2 ميجابايت من ذاكرة الوصول العشوائي على الشريحة (OCSRAM) مع SECDED ECC:
يمكن تقسيمها إلى بنوك أصغر بزيادات قدرها 256 كيلو بايت لما يصل إلى 8 بنوك ذاكرة منفصلة
يمكن تخصيص كل بنك ذاكرة لنواة واحدة لتسهيل تقسيم مهام البرنامج
النظام الفرعي DDR (DDRSS)
يدعم أنواع ذاكرة LPDDR4 و DDR4
ناقل بيانات 16 بت مع ECC مضمن
يدعم سرعات تصل إلى 1600 MT/s
وحدة تحكم أمان إدارة الجهاز (DMSC-L)
وحدة تحكم نظام SoC مركزية
تدير خدمات النظام بما في ذلك التمهيد الأولي والأمان وإدارة الساعة/إعادة الضبط/الطاقة
الاتصال بوحدات المعالجة المختلفة عبر مدير الرسائل
واجهة مبسطة لتحسين الأجهزة الطرفية غير المستخدمة
وظيفة التصحيح على الشريحة من خلال واجهات JTAG و Trace)
النظام الفرعي لحركة البيانات (DMSS)
Block Copy DMA (BCDMA)
Packet DMA (PKTDMA)
Secure Proxy (SEC_PROXY)
Ring Accelerator (RINGACC)
النظام الفرعي لمزامنة الوقت
وحدة Central Platform Time Sync (CPTS)
Timer Manager (TIMERMANAGER) مع 1024 مؤقتًا
موجّهات مقاطعة حدث مزامنة الوقت والمقارنة
2× أنظمة فرعية للاتصالات الصناعية جيجابت (PRU_ICSSG)
دعم اختياري لـ Profinet IRT و Profinet RT و EtherNet/IP و EtherCAT و Time-Sensitive Networking (TSN) وبروتوكولات الشبكات الأخرى
التوافق مع الإصدارات السابقة مع 10/100Mb PRU-ICSS
يحتوي كل PRU_ICSSG على:
3× نوى PRU RISC لكل شريحة (2× شريحة لكل PRU_ICSSG)
نواة الاستخدام العام PRU (PRU)
نواة وحدة الوقت الفعلي PRU (PRU-RTU)
نواة الإرسال PRU (PRU-TX)
تدعم كل نواة PRU الميزات التالية:
ذاكرة الوصول العشوائي للتعليمات مع ECC
ذاكرة الوصول العشوائي Broadside
مضاعف مع مجمع اختياري (MAC)
مسارع الأجهزة CRC16/32
تبديل البايت لتحويل Big/Little Endian
مسارع الأجهزة SUM32 لمجموع الاختيار UDP
Task Manager لدعم الاستباق
ما يصل إلى 2× منافذ إيثرنت
RGMII (10/100/1000)
MII (10/100)
ثلاثة ذاكرات وصول عشوائي للبيانات مع ECC
8 بنوك من ذاكرة خدش السجل 30 × 32 بت
وحدة تحكم المقاطعة ومدير المهام
2× أجهزة طرفية إيثرنت صناعية 64 بت (IEPs) لختم الوقت ووظائف مزامنة الوقت الأخرى
18× واجهات وحدة تصفية سيجما دلتا (SDFM)
منطق الدائرة القصيرة
منطق التيار الزائد
6× واجهات مشفرة موضعية متعددة البروتوكولات
1× وحدة الالتقاط المحسّنة (ECAP)
16550-متوافق UART
ساعة مخصصة 192 ميجاهرتز لدعم 12 ميجابت في الثانية PROFIBUS
دعم التمهيد الآمن
جذر الثقة (RoT) الذي يفرضه الأجهزة
دعم تبديل RoT عبر مفتاح النسخ الاحتياطي
دعم الحماية من الاستيلاء وحماية IP والحماية من التراجع
معالج أمان مشترك (DMSC-L) لإدارة المفاتيح والأمان، مع ربط أجهزة مخصص للأمان
ساعة/مؤقت/IPC آمن
دعم جدار الحماية المكثف للعزل
دعم تسريع التشفير
محرك تشفير يدرك الجلسة مع القدرة على التبديل التلقائي للمواد الرئيسية بناءً على دفق البيانات الواردة
يدعم نوى التشفير
AES – أحجام مفاتيح 128-/192-/256-بت
SHA2 – أحجام مفاتيح 224-/256-/384-/512-بت
DRBG مع مولد أرقام عشوائية حقيقية
PKA (مسارع المفتاح العام) للمساعدة في معالجة RSA/ECC للتمهيد الآمن
تصحيح الأمان
الوصول إلى التصحيح الآمن الذي يتم التحكم فيه بواسطة البرنامج
تصحيح الأخطاء المدرك للأمان
6× منافذ الدائرة المتكاملة (I2C)
9× وحدات الإرسال/الاستقبال غير المتزامن العام (UART)
1× محولات تناظرية إلى رقمية (ADC) 12 بت
معدل عينة قابل للتكوين يصل إلى 4 ميجا عينة في الثانية
8× مدخلات تناظرية متعددة الإرسال
7× وحدات تحكم واجهات الأجهزة الطرفية التسلسلية متعددة القنوات (SPI)
3× وحدات الإدخال/الإخراج للأغراض العامة (GPIO)
9× وحدات تعديل عرض النبضة المحسّنة (EPWM)
3× وحدات الالتقاط المحسّنة (ECAP)
3× وحدات نبض المشفر التربيعي المحسّن (EQEP)
2× وحدات شبكة منطقة التحكم المعيارية (MCAN) مع دعم كامل لـ CAN-FD
2× نوى جهاز إرسال الواجهة التسلسلية السريعة (FSITX)
6× نوى جهاز استقبال الواجهة التسلسلية السريعة (FSIRX)
تطبيقات AM2432BKFGHIALXR
وحدة التحكم المنطقية القابلة للبرمجة (PLC)
محركات المحركات
الإدخال/الإخراج عن بعد
روبوتات أتمتة المصنع
الروبوتات الصناعية والتعاونية
بوابة مراقبة الحالة
وحدة الاتصال
جهاز إرسال ميداني
الاختبار والقياس
الروبوتات المتنقلة الصناعية
روبوتات أتمتة المنزل
وحدة تحكم للأغراض العامة
