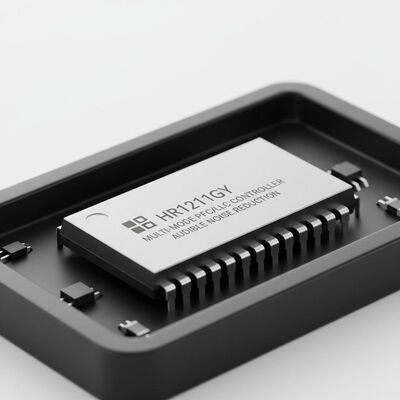

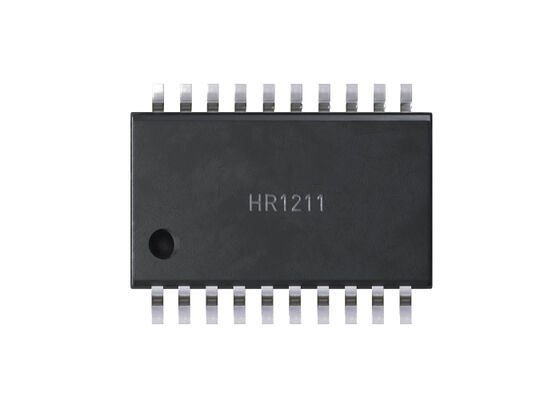

HR1211GY رقاقة الدائرة المتكاملة PFC متعدد الوضع والوضع الحالي LLC المتحكم مع التحكم في الحد من الضوضاء السمعية القابلة للبرمجة

HR1211GY هو وحدة تحكم متعددة الأوضاع PFC وLC الحالي يمكن تكوينها عبر واجهة UART. تساعد تقنية توفير الطاقة على تحقيق كفاءة محسّنة عبر النطاق التشغيلي الكامل.

يستخدم وحدة تحكم PFC مخطط تحكم متوسط التيار الرقمي المحتوي على براءة الاختراع لتحقيق عملية CCM / DCM الهجينة.يقلل CCM من ذروة تيار MOSFET بحيث يمكن استخدام المتحكم عبر نطاق أكبر من الأحمالتحت الأحمال الخفيفة ، يقلل DCM من تردد التبديل لتحقيق كفاءة أفضل. وضع البرست لديه التبديل الرقمي الناعم القابل للتكوين لتحسين كفاءة الحمل الخفيف والضوضاء السمعية.

يتم تنفيذ التحكم في الوضع الحالي في مرحلة LLC لتحقيق استقرار جيد واستجابة سريعة. يتم تنفيذ ثلاث أنماط عمل بناءً على ظروف حمل مختلفة: الحالة الثابتة ، التخطيط ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل ، التشغيل.ووضع الإنفجارهذا يسمح لظروف الحمل المختلفة ليتم تحسينها بشكل مستقل للكفاءة.يتم تطبيق وضع انفجار خاضع للتحكم بالتردد لتقليل كل من فقدان الطاقة في التبديل والضوضاء السمعيةيتم تطبيق تعديل الوقت الميت التكيفي (ADTA) وحماية الوضع السعة (CMP) لضمان التبديل الصفر (ZVS) دون تشغيل الوضع السعة.

يحتوي HR1211GY على مصدر تيار داخلي عالي الجهد لبدء التشغيل ، مما يعني أنه لا يلزم مقاومة بدء التشغيل التقليدية أو الدائرة الخارجية.يمكن تنفيذ مصدر التيار الكهربائي العالي (HV) كمفريض مكثف X عندما يكون مدخل AC في حالة انقطاع، لذلك مقاومة مكثف ليست مطلوبة.

وتشمل الحماية الإغلاق الحراري (TSD) ، حماية PFC الحلقة المفتوحة (OLP) ، حماية الفولتاج الزائد (OVP) ، الحد من التيار الزائد (OCL) وحماية التيار الزائد LLC (OCP) ، حماية دبوس SO ،وحماية القوة الزائدة (OPP).
