تفاصيل المنتج:
|
| رقم الجزء: | LPC1812JBD144 | المعالج الأساسي: | ARM® Cortex®-M3 |
|---|---|---|---|
| الحجم الأساسي: | 32 بت | سرعة: | 180 ميجا هرتز |
| حجم ذاكرة البرنامج: | 512 كيلو بايت (512 كيلو × 8) | عدد i/o: | 83 |

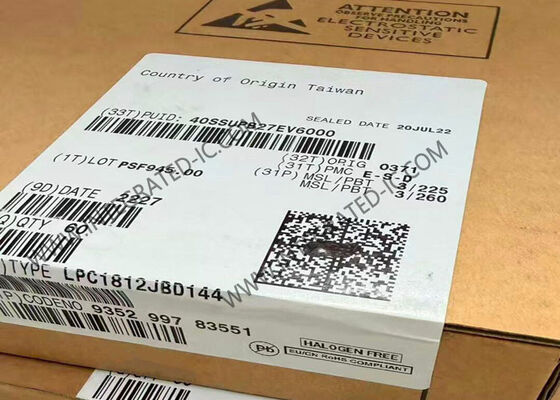

LPC1812JBD144 متحكم MCU 180 ميجا هرتز عالي الأداء 32 بت ARM Cortex-M3 متحكم صغير
وصف المنتج LPC1812JBD144
LPC1812JBD144 عبارة عن وحدات تحكم دقيقة تعتمد على Arm Cortex-M3 للتطبيقات المدمجة. يعد Arm Cortex-M3 أحد نواة الجيل التالي الذي يوفر تحسينات للنظام مثل الاستهلاك المنخفض للطاقة وميزات تصحيح الأخطاء المحسنة ومستوى عالٍ من تكامل كتلة الدعم.
تعمل LPC1812JBD144 بترددات وحدة المعالجة المركزية التي تصل إلى 180 ميجا هرتز. تشتمل وحدة المعالجة المركزية Arm Cortex-M3 على خط أنابيب ثلاثي المراحل وتستخدم بنية جامعة هارفارد مع تعليمات محلية منفصلة وناقلات بيانات بالإضافة إلى ناقل ثالث للأجهزة الطرفية. تتضمن وحدة المعالجة المركزية Arm Cortex-M3 أيضًا وحدة جلب مسبق داخلية تدعم التفرع التخميني.
مواصفات LPC1812JBD144
|
المعالج الأساسي
|
أرم® كورتيكس®-M3
|
|
الحجم الأساسي
|
32 بت
|
|
سرعة
|
180 ميجا هرتز
|
|
الاتصال
|
CANbus، EBI/EMI، I2C، IrDA، Microwire، SD، SPI، SSI، SSP، UART/USART
|
|
الأجهزة الطرفية
|
اكتشاف/إعادة ضبط براون أوت، DMA، I2S، التحكم في المحرك PWM، POR، PWM، WDT
|
|
عدد الإدخال/الإخراج
|
83
|
|
حجم ذاكرة البرنامج
|
512 كيلو بايت (512 كيلو × 8)
|
|
نوع ذاكرة البرنامج
|
فلاش
|
|
حجم إيبروم
|
16 ك × 8
|
|
حجم ذاكرة الوصول العشوائي
|
104 كيلو × 8
|
|
الجهد الكهربي - العرض (Vcc/Vdd)
|
2.2 فولت ~ 3.6 فولت
|
|
محولات البيانات
|
أ/د 8x10b; د/أ 1x10ب
|
|
نوع المذبذب
|
داخلي
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 105 درجة مئوية (تا)
|
|
نوع التركيب
|
جبل السطح
|
|
الحزمة / القضية
|
144-LQFP
|
ملامح LPC1812JBD144
جوهر المعالج
معالج Arm Cortex-M3، يعمل بترددات وحدة المعالجة المركزية التي تصل إلى 180 ميجاهرتز
وحدة حماية الذاكرة المدمجة (MPU) من Arm Cortex-M3 تدعم ثماني مناطق
وحدة التحكم في المقاطعة الموجهة المتداخلة Arm Cortex-M3 (NVIC)
إدخال المقاطعة غير القابلة للإخفاء (NMI).
JTAG وتصحيح الأسلاك التسلسلية، والتتبع التسلسلي، وثماني نقاط توقف، وأربع نقاط مراقبة
دعم وحدة التتبع المحسنة (ETM) ومخزن التتبع المحسن (ETB).
توقيت القراد النظام
الذاكرة على الرقاقة
ذاكرة فلاش مزدوجة البنك تصل سعتها إلى 1 ميجابايت مع مسرع الفلاش
ذاكرة بيانات EEPROM مدمجة بسعة 16 كيلو بايت
136 كيلو بايت SRAM لاستخدام التعليمات البرمجية والبيانات
كتل SRAM متعددة مع وصول منفصل للحافلة
ذاكرة قراءة فقط (ROM) بسعة 64 كيلو بايت تحتوي على رمز التمهيد وبرامج التشغيل الموجودة على الشريحة
64 بت من الذاكرة القابلة للبرمجة لمرة واحدة (OTP) للاستخدام للأغراض العامة
وحدة توليد الساعة
مذبذب كريستالي بنطاق تشغيل من 1 ميجا هرتز إلى 25 ميجا هرتز
مذبذب RC داخلي بتردد 12 ميجاهرتز مقصوص بدقة تصل إلى 2% على درجة الحرارة والجهد (دقة 1% لـ Tamb = 0 درجة مئوية إلى 85 درجة مئوية)
مذبذب كريستال RTC ذو طاقة منخفضة للغاية
تسمح ثلاث وحدات PLL بتشغيل وحدة المعالجة المركزية حتى الحد الأقصى لمعدل وحدة المعالجة المركزية دون الحاجة إلى بلورة عالية التردد. يمكن استخدام PLL الثاني مع USB عالي السرعة، ويمكن استخدام PLL الثالث كـ PLL صوتي
إخراج الساعة
التطبيقات من LPC1812JBD144
صناعي
مستهلك
السلع البيضاء
قارئات RFID
القياس الإلكتروني
