تفاصيل المنتج:
|
| رقم الجزء: | PCA9535PW | عدد عمليات الإدخال/الإخراج: | 16 I / O |
|---|---|---|---|
| الحد الأقصى لتردد الساعة: | 400 كيلو هرتز | تشغيل العرض الحالي: | 135 وا |
| Pd - تبديد الطاقة: | 200 ميغاواط | نوع الواجهة: | I2C، المسلسل، SMBus |

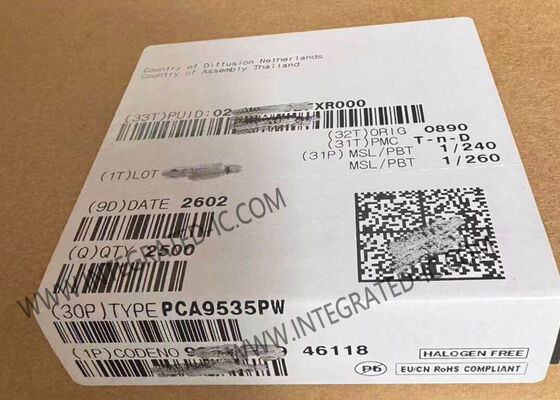

شريحة الدائرة المتكاملة PCA9535PW أجهزة CMOS موسع I/O يعمل بناقل I2C و SMBus بـ 16 بت TSSOP-24
وصف المنتج لـ PCA9535PW
PCA9535PW هي أجهزة بـ 24 سنًا من CMOS توفر 16 بت من توسيع الإدخال/الإخراج (GPIO) للأغراض العامة لتطبيقات ناقل I2C/SMBus وتم تطويرها لتعزيز موسعات I/O لناقل I2C. تشمل التحسينات قدرة دفع أعلى، وتحمل I/O بجهد 5 فولت، وتيار إمداد أقل، وتكوين I/O فردي، وتغليف أصغر. توفر موسعات I/O حلاً بسيطًا عندما تكون هناك حاجة إلى I/O إضافي لمفاتيح طاقة ACPI، وأجهزة الاستشعار، والأزرار، ومصابيح LED، والمراوح، وما إلى ذلك.
مواصفات PCA9535PW
|
عدد منافذ الإدخال/الإخراج
|
16
|
|
الواجهة
|
I2C, SMBus
|
|
مخرج المقاطعة
|
نعم
|
|
الميزات
|
POR
|
|
نوع المخرج
|
Push-Pull
|
|
التيار - مصدر/بالوعة الإخراج
|
10mA, 25mA
|
|
تردد الساعة
|
400 كيلو هرتز
|
|
الجهد - الإمداد
|
2.3 فولت ~ 5.5 فولت
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
|
نوع التركيب
|
تركيب سطحي
|
|
الحزمة / العلبة
|
24-TSSOP (عرض 0.173 بوصة، 4.40 مم)
|
|
حزمة جهاز المورد
|
24-TSSOP
|
ميزات PCA9535PW
نطاق جهد إمداد التشغيل من 2.3 فولت إلى 5.5 فولت
I/Os تتحمل جهد 5 فولت
سجل عكس القطبية
مخرج مقاطعة نشط منخفض
تيار استعداد منخفض
مرشح ضوضاء على مدخلات SCL/SDA
لا يوجد وميض عند التشغيل
إعادة تعيين داخلية عند التشغيل
16 دبوس I/O والتي تكون افتراضيًا 16 مدخلًا
تردد ساعة من 0 هرتز إلى 400 كيلو هرتز
حماية ESD تتجاوز 2000 فولت HBM وفقًا لـ JESD22-A114، و 200 فولت MM وفقًا لـ JESD22-A115، و 1000 فولت CDM وفقًا لـ JESD22-C101
يتم إجراء اختبارات التثبيت وفقًا لمعيار JEDEC JESD78 الذي يتجاوز 100 مللي أمبير
