تفاصيل المنتج:
|
| رقم الجزء: | STM32F072C8T6 | جوهر:: | ذراع القشرة M0 |
|---|---|---|---|
| حجم ذاكرة البرنامج:: | 64 كيلو بايت | عرض ناقل البيانات:: | 32 بت |
| قرار أدك:: | 12 بت | الحد الأقصى لتردد الساعة:: | 48 ميغاهيرتز |

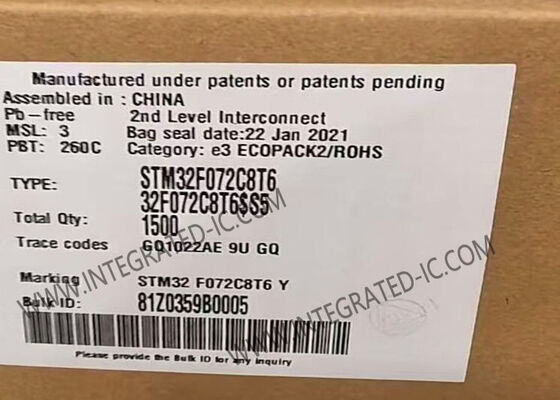

متحكم دقيق STM32F072C8T6 MCU عالي الأداء 32 بت 48 ميجاهرتز ARM Cortex-M0 MCU
وصف المنتج لـ STM32F072C8T6
تتضمن المتحكمات الدقيقة STM32F072C8T6 نواة RISC عالية الأداء ARM®Cortex®-M0 32 بت تعمل بتردد يصل إلى 48 ميجاهرتز، وذواكر مدمجة عالية السرعة (تصل إلى 128 كيلوبايت من ذاكرة الفلاش و 16 كيلوبايت من ذاكرة SRAM)، ومجموعة واسعة من الأجهزة الطرفية والمدخلات/المخرجات المحسنة. تقدم جميع الأجهزة واجهات اتصال قياسية (اثنان I2Cs، اثنان SPI/I2S، واحد HDMI CEC وأربعة USARTs)، واحد USB كامل السرعة للجهاز (بدون كريستال)، واحد CAN، واحد ADC 12 بت، واحد DAC 12 بت بقناتين، سبعة مؤقتات 16 بت، مؤقت واحد 32 بت ومؤقت PWM متقدم التحكم.
مواصفات STM32F072C8T6
|
معالج النواة
|
ARM® Cortex®-M0
|
|
حجم النواة
|
32 بت
|
|
السرعة
|
48 ميجاهرتز
|
|
الاتصال
|
CANbus, HDMI-CEC, I2C, IrDA, LINbus, SPI, UART/USART, USB
|
|
الأجهزة الطرفية
|
DMA, I2S, POR, PWM, WDT
|
|
عدد المدخلات/المخرجات
|
37
|
|
حجم ذاكرة البرنامج
|
64 كيلوبايت (64K × 8)
|
|
نوع ذاكرة البرنامج
|
FLASH
|
|
حجم ذاكرة الوصول العشوائي
|
16K × 8
|
|
الجهد - الإمداد (Vcc/Vdd)
|
1.65 فولت ~ 3.6 فولت
|
|
محولات البيانات
|
A/D 10x12b؛ D/A 2x12b
|
|
نوع المذبذب
|
داخلي
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (TA)
|
ميزات STM32F072C8T6
النواة: معالج ARM® 32 بت Cortex®-M0، بتردد يصل إلى 48 ميجاهرتز
الذواكر
64 إلى 128 كيلوبايت من ذاكرة الفلاش
16 كيلوبايت من ذاكرة SRAM مع توازن الأجهزة
وحدة حساب CRC
إدارة إعادة الضبط والطاقة
إمداد رقمي ومدخلات/مخرجات: VDD = 2.0 فولت إلى 3.6 فولت
إمداد تناظري: VDDA = VDD إلى 3.6 فولت
مدخلات/مخرجات مختارة: VDDIO2 = 1.65 فولت إلى 3.6 فولت
إعادة ضبط التشغيل/إيقاف التشغيل (POR/PDR)
كاشف جهد قابل للبرمجة (PVD)
أوضاع استهلاك طاقة منخفض: Sleep, Stop, Standby
إمداد VBAT للساعة الزمنية الحقيقية (RTC) وسجلات النسخ الاحتياطي
إدارة الساعة
مذبذب كريستالي من 4 إلى 32 ميجاهرتز
مذبذب 32 كيلوهرتز للساعة الزمنية الحقيقية (RTC) مع معايرة
RC داخلي 8 ميجاهرتز مع خيار PLL × 6
مذبذب RC داخلي 40 كيلوهرتز
مذبذب داخلي 48 ميجاهرتز مع ضبط تلقائي بناءً على المزامنة الخارجية
ما يصل إلى 87 مدخل/مخرج سريع
جميعها قابلة للتعيين على متجهات المقاطعة الخارجية
ما يصل إلى 68 مدخل/مخرج بقدرة تحمل 5 فولت و 19 بقدرة إمداد مستقلة VDDIO2
وحدة DMA ذات سبع قنوات
ADC واحد 12 بت، 1.0 ميكروثانية (حتى 16 قناة)
نطاق التحويل: 0 إلى 3.6 فولت
إمداد تناظري منفصل: 2.4 فولت إلى 3.6 فولت
محول DAC واحد 12 بت (مع قناتين)
اثنان من المقارنات التناظرية السريعة منخفضة الطاقة مع مدخلات ومخرجات قابلة للبرمجة
ما يصل إلى 24 قناة استشعار سعوية لأجهزة اللمس، وأجهزة الاستشعار اللمسية الخطية والدوارة
ساعة زمنية حقيقية (RTC) مع إنذار وتنبيه دوري من وضع Stop/Standby
12 مؤقتًا
مؤقت واحد 16 بت متقدم التحكم لإخراج PWM بست قنوات
مؤقت واحد 32 بت وسبعة مؤقتات 16 بت، مع ما يصل إلى أربع قنوات IC/OC، OCN، قابلة للاستخدام لفك تشفير تحكم الأشعة تحت الحمراء أو التحكم في DAC
مؤقتات مراقبة مستقلة ونظام
مؤقت SysTick
واجهات الاتصال
واجهتا I2C تدعمان وضع Fast Mode Plus (1 ميجابت/ثانية) مع تيار غرق 20 مللي أمبير، واحدة تدعم SMBus/PMBus والتنبيه
أربعة USARTs تدعم وضع SPI المتزامن الرئيسي والتحكم في المودم، اثنان بواجهة ISO7816، LIN، IrDA، اكتشاف معدل الباود التلقائي وميزة التنبيه
اثنان SPI (18 ميجابت/ثانية) مع 4 إلى 16 إطار بت قابل للبرمجة، وواجهة I2S مدمجة
واجهة CAN
واجهة USB 2.0 كاملة السرعة، قادرة على العمل من مذبذب داخلي 48 ميجاهرتز مع دعم BCD و LPM
تطبيقات STM32F072C8T6
المتحكمات الدقيقة STM32F072C8T6 مناسبة لمجموعة واسعة من التطبيقات مثل التحكم في التطبيقات وواجهات المستخدم، والمعدات المحمولة، وأجهزة استقبال الصوت/الفيديو والتلفزيون الرقمي، وملحقات الكمبيوتر، ومنصات الألعاب ونظام تحديد المواقع العالمي (GPS)، والتطبيقات الصناعية، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs)، والمحولات، والطابعات، والماسحات الضوئية، وأنظمة الإنذار، وأجهزة الاتصال الداخلي بالفيديو وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
