تفاصيل المنتج:
|
| رقم الجزء: | STPM34TR | التشغيل العرض الحالي:: | 5.9 مللي أمبير |
|---|---|---|---|
| دقة:: | 0.1٪ | نطاق جهد الإدخال:: | - 300 مللي فولت إلى 4.2 فولت |
| وزن الوحدة:: | 59 ملغ | طريقة الاستشعار:: | جانب مرتفع أو منخفض |

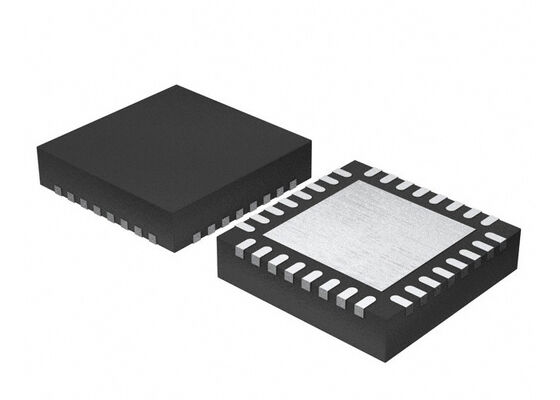

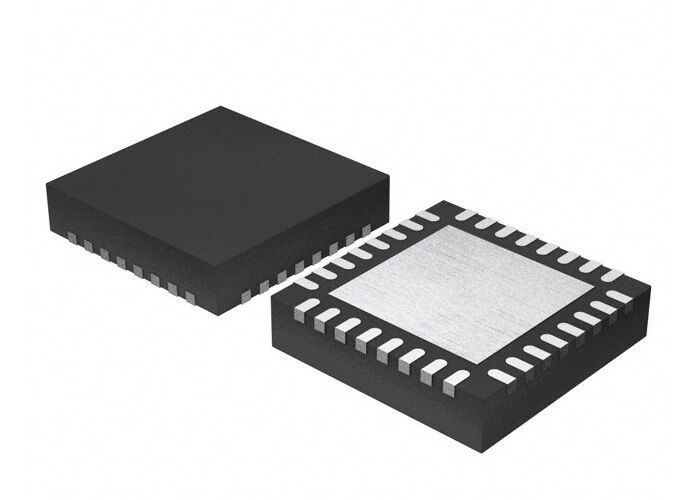

STPM34TR رقاقة الدوائر المتكاملة عالية الدقة قياس مرحلة واحدة IC QFN-32
وصف المنتج STPM34TR
تعد أجهزة القياس المرحلية أحادية الطور STPM34TR من عائلة ASSP المصممة لقياس الدقة العالية للطاقة والطاقات في أنظمة خطوط الطاقة باستخدام ملف Rogowski أو محول التيار أو مستشعرات تيار التحويل. توفر هذه الأجهزة جهدًا لحظيًا وأشكال موجية تيارية وتحسب قيم RMS للجهد والتيارات والطاقة والطاقات النشطة والمتفاعلة والظاهرية. تتكون دوائر الإشارة المختلطة STPM34TR من قسم تناظري ورقمي. يتكون القسم التناظري من ما يصل إلى اثنين من مكبرات الصوت منخفضة الضوضاء والإزاحة المنخفضة القابلة للبرمجة وما يصل إلى أربعة أجهزة ADC من الدرجة الثانية 24 بت سيجما دلتا، ومرجعين لجهد فجوة النطاق مع تعويض مستقل لدرجة الحرارة، ومنظم جهد منخفض، ومخازن مؤقتة للتيار المستمر. يتكون القسم الرقمي من مرحلة التصفية الرقمية، وDSP، وDFE للإدخال وواجهة اتصال تسلسلية (UART أو SPI). وهي قابلة للتكوين بالكامل وتسمح بمعايرة النظام الرقمي بسرعة في نقطة واحدة عبر النطاق الديناميكي الحالي بأكمله.
مواصفات STPM34TR
|
الحالي - العرض
|
5.5 مللي أمبير
|
|
الجهد - العرض
|
2.95 فولت ~ 3.65 فولت
|
|
نوع العداد
|
2 × مرحلة واحدة
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
مميزات STPM34TR
دقة الطاقة النشطة:
<0.1% خطأ أكثر من 5000: 1 نطاق ديناميكي
<0.5% خطأ أكثر من 10000: 1 نطاق ديناميكي
يتجاوز 50-60 هرتز EN 50470-x، IEC 62053-2x، المتطلبات القياسية ANSI12.2x لأجهزة قياس واط التيار المتردد
دقة الطاقة التفاعلية:
<0.1% خطأ أكثر من 2000: 1 نطاق ديناميكي
الوضع المزدوج حساب الطاقة الظاهرة
قوة لحظية ومتوسطة
RMS والجهد والتيار اللحظي
الكشف عن انخفاض الجهد الزائد (الترهل والانتفاخ) والمراقبة
الكشف عن التيار الزائد ومراقبته
واجهة تسلسلية UART وSPI مع التحقق من متعدد الحدود CRC القابل للبرمجة
LED قابل للبرمجة ومخرجات المقاطعة
أربعة ADCs مستقلة من الدرجة الثانية 24 بت سيجما دلتا
مروحيتان قابلتان للبرمجة تعملان على تثبيت مكبرات الصوت منخفضة الضوضاء ومنخفضة الإزاحة
عرض النطاق الترددي 3.6 كيلو هرتز عند -3 ديسيبل
نطاق إمداد Vcc 3.3 فولت ± 10%
العرض الحالي Icc 4.3 مللي أمبير (STPM32)
تردد ساعة الإدخال 16 ميجا هرتز أو Xtal أو مصدر خارجي
مرجع الجهد المزدوج الدقيق: 1.18 فولت مع TC مستقل قابل للبرمجة، 30 جزء في المليون/درجة مئوية.
منظم انخفاض داخلي منخفض عند 3 فولت (نموذجي)
حزم QFN
درجة حرارة التشغيل من -40 درجة مئوية إلى +105 درجة مئوية
تطبيقات STPM34TR
صناعي
توليد الطاقة وتوزيعها
أتمتة المنزل والبناء والمدينة
القياس
