تفاصيل المنتج:
|
| رقم الجزء: | KSZ8091RNAIA | معيار: | 10Base-T ، 100base-TX |
|---|---|---|---|
| معدل البيانات: | 10 ميجابايت/ثانية ، 100 ميجابايت/ثانية | نوع الواجهة: | RMII |
| الجهد - العرض: | 3.3 فولت | درجة حرارة التشغيل: | -40 درجة مئوية ~ 85 درجة مئوية |

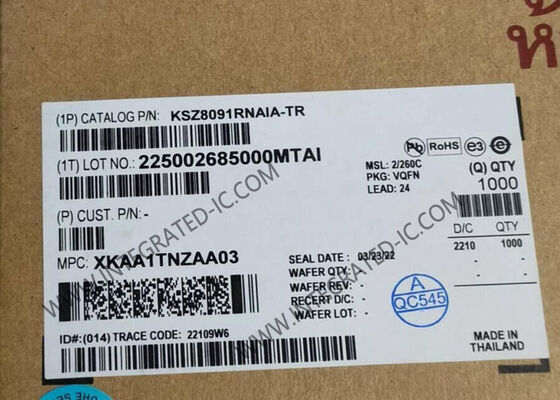

KSZ8091RNAIA Ethernet IC 10/100 Base-T/TX جهاز إرسال واستقبال إيثرنت QFN-24 Ethernet PHYs
وصف المنتج KSZ8091RNAIA
KSZ8091RNAIA عبارة عن جهاز إرسال واستقبال ذو طبقة مادية 10Base-T / 100Base-TX Ethernet لإرسال واستقبال البيانات عبر كابل CAT-5 القياسي غير المحمي (UTP).
KSZ8091RNAIA هو حل PHY متكامل للغاية. إنه يقلل من تكلفة اللوحة ويبسط تخطيط اللوحة عن طريق استخدام مقاومات الإنهاء على الشريحة للأزواج التفاضلية، مع دمج منظم منخفض الضوضاء لتزويد النواة بجهد 1.2 فولت ومن خلال تقديم واجهة إدخال/إخراج رقمية مرنة 1.8/2.5/3.3 فولت.
مواصفات KSZ8091RNAIA
|
يكتب
|
جهاز الإرسال والاستقبال
|
|
بروتوكول
|
إيثرنت
|
|
عدد برامج التشغيل/أجهزة الاستقبال
|
1/1
|
|
دوبلكس
|
ممتلىء
|
|
الجهد - العرض
|
3.3 فولت
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
|
نوع التركيب
|
جبل السطح
|
|
الحزمة / القضية
|
24-VFQFN الوسادة المكشوفة
|
|
حزمة جهاز المورد
|
24-QFN (4x4)
|
ملامح KSZ8091RNAIA
جهاز إرسال واستقبال إيثرنت أحادي الشريحة 10Base-T/100Base-TX متوافق مع IEEE 802.3
دعم Wake-on-LAN (WOL) إما مع الحزمة السحرية أو تغيير حالة الارتباط أو الكشف القوي عن الحزمة المخصصة
أوضاع خفض الطاقة وتوفير الطاقة
دعم واجهة MII (KSZ8091MNX، KSZ8091MLX)
دعم واجهة RMII v1.2 مع مخرج ساعة مرجعية بسرعة 50 ميجاهرتز إلى MAC وخيار إدخال ساعة مرجعية بسرعة 50 ميجاهرتز (KSZ8091RNB)
دعم وضع العودة إلى الخلف لمكرر النحاس بسرعة 100 ميجا بت في الثانية
واجهة إدارة MDC/MDIO لتكوين تسجيل PHY
إخراج المقاطعة القابلة للبرمجة
مخرجات LED لمؤشر حالة الارتباط والنشاط، بالإضافة إلى مؤشر السرعة لـ KSZ8091RNB
مقاومات الإنهاء على الرقاقة للأزواج التفاضلية
تصحيح التجوال الأساسي
HP Auto MDI/MDI-X لاكتشاف وتصحيح اتصالات الكابلات المباشرة والمتقاطعة بشكل موثوق مع خيار التعطيل والتمكين
التفاوض التلقائي لتحديد أعلى سرعة ربط تلقائيًا (10/100 ميجا بت في الثانية) والطباعة على الوجهين (نصف/كامل)
تشخيص الكابلات المستندة إلى LinkMD® TDR لتحديد الكابلات النحاسية المعيبة
دعم شجرة NAND البارامترية للكشف عن الأخطاء بين وحدات الإدخال/الإخراج للرقاقة واللوحة
أوضاع الاسترجاع للتشخيص
مصدر طاقة فردي 3.3 فولت مع خيارات VDD I/O لـ 1.8 فولت أو 2.5 فولت أو 3.3 فولت
منظم مدمج 1.2 فولت للنواة
تطبيقات KSZ8091RNAIA
وحدات التحكم بالألعاب
هواتف آي بي
صناديق فك التشفير IP
تلفزيونات بروتوكول الإنترنت
لوم
الطابعات
