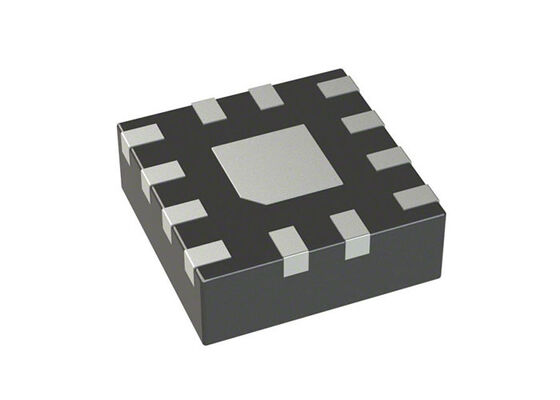

TRF0108RPVT/EM مضخم الترددات اللاسلكية المتسامح مع الإشعاع بالقرب من التيار المستمر إلى 12 جيجا هرتز مع كسب 17.1 ديسيبل

TRF0108RPVT/EM هو مضخم صوت عالي الأداء للغاية، تفاضلي إلى أحادي الطرف (D2S) مُحسّن لتطبيقات الترددات الراديوية (RF). يعد الجهاز خيارًا ممتازًا للتطبيقات التي تتطلب تحويل D2S عند تشغيله بواسطة محول رقمي إلى تناظري (DAC) مثل DAC39RF10-SEP أو AFE7950-SEP عالي الأداء.

تعمل المكونات المطابقة على الشريحة على تبسيط تنفيذ لوحة الدوائر المطبوعة (PCB) وتوفير أعلى أداء عبر النطاق الترددي القابل للاستخدام. تم تصنيع الجهاز باستخدام عملية BiCMOS التكميلية المتقدمة من شركة Texas Instruments، وهو متوفر في حزمة WQFN-FCRLF مقاس 2 مم × 2 مم موفرة للمساحة.

• التردد: 0 هرتز ~ 12 جيجا هرتز
• P1dB: 11.4dBm
• الربح: 17.1 ديسيبل
• رقم الضوضاء: 12.3 ديسيبل
• نوع التردد اللاسلكي: رادار
• مصدر الجهد: 4.75 فولت ~ 5.25 فولت
• العرض الحالي: 170 مللي أمبير
• تردد الاختبار: 2 جيجا هرتز

• رقم رسم عنصر البائع: VID V62/26604
• تحمل الإشعاع مع الجرعة المؤينة الإجمالية (TID) حتى 30krad (Si)
• ضمان صلابة الإشعاع (RHA) حتى 30krad (Si) TID
• عملية مجانية محسنة لحساسية معدل الجرعة المنخفضة (ELDRS).
• حدث واحد (SEL) محصن ضد LET قدره 43MeV-cm²/mg
• هيكل من البلاستيك المعزز للمساحة (Space EP, SEP).
• تصميم خالي من الرصاص
• نطاق درجة الحرارة الممتد: -55 درجة مئوية إلى +125 درجة مئوية
• تفاضلي لمضخم الترددات اللاسلكية (D2S) أحادي العضوية
• تشغيل قريب من التيار المستمر إلى 12 جيجا هرتز
• الربح: 15.2 ديسيبل عند 2 جيجا هرتز
• OP1dB: 11.4 ديسيبل مللي واط (2 جيجا هرتز)، 9.4 ديسيبل مللي واط (6 جيجا هرتز)
• OIP3: 27 ديسيبل ميلي واط (2 جيجا هرتز)، 28.5 ديسيبل ميلي واط (6 جيجا هرتز)
• NF: 10.9 ديسيبل (2 جيجا هرتز)، 12.1 ديسيبل (6 جيجا هرتز)
• ميزة خفض الطاقة
• جهد 5 فولت مع تيار نشط: 170 مللي أمبير

• واجهات مباشرة مع DACs RF
• أنظمة الطيران والدفاع
• رادار صفيف مرحلي
• حمولة الاتصالات
• حمولة التصوير الراداري
