تفاصيل المنتج:
|
| رقم الجزء: | TMS320F28379DPTPT | المعالج الأساسي: | C28x |
|---|---|---|---|
| الحجم الأساسي: | ثنائي النواة 32 بت | سرعة: | 200 ميجا هرتز |
| عدد i/o: | 97 | الجهد - العرض (VCC/VDD): | 1.14 فولت ~ 3.47 فولت |

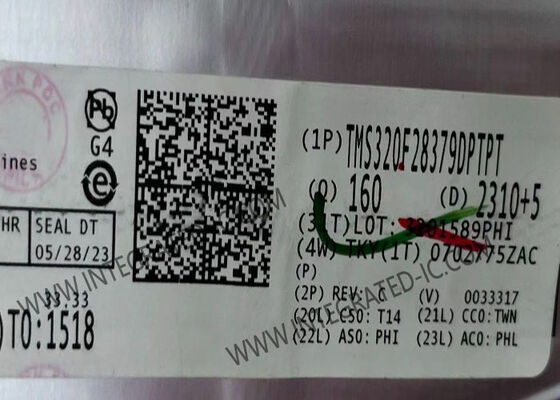

TMS320F28379DPTPT وحدة التحكم الدقيقة MCU ثنائي النواة C2000 TM 32 بت في الوقت الحقيقي وحدة التحكم الدقيقة
وصف المنتج من TMS320F28379DPTPT
TMS320F28379DPTPT هي وحدة تحكم صغيرة ذات 32 بت قوية مصممة لتطبيقات التحكم المتقدمة في الحلقة المغلقة مثل محركات المحرك الصناعية.المحولات الشمسية والطاقة الرقمية؛ السيارات الكهربائية والنقل؛ والاستشعار ومعالجة الإشارات.مجموعة تطوير البرمجيات DigitalPower (SDK) لـ C2000 MCU ومجموعة تطوير البرمجيات MotorControl (SDK) لـ C2000 TM MCU متوفرة. TMS320F28379DPTPT يدعم بنية C28x مزدوجة النواة الجديدة التي تعزز أداء النظام بشكل كبير.أجهزة الطرفية التناظرية والتحكم المتكاملة تسمح للمصممين أيضًا بتوحيد بنيات التحكم والقضاء على استخدام متعدد المعالجات في الأنظمة الراقية.
مواصفات TMS320F28379DPTPT
|
|
C28x |
|
|
1 ميجابايت |
|
|
204 كيلوبايت |
|
|
32 بت |
|
|
4 × 12 بت / 16 بت |
|
|
200 ميغاهرتز |
|
|
97 إدخال/خروج |
|
|
1.14 فولت |
|
|
1.26 فولت |
|
|
-40 درجة مئوية |
|
|
+ 125 درجة |
|
فولتاج إمدادات التناظرية: |
3.3 فولت |
|
ديك القرار: |
12 بت |
|
نوع ذاكرة ذاكرة الوصول: |
SRAM |
|
الجهد الإدخالي/الخارجي: |
3.3 فولت |
|
نوع الواجهة: |
CAN، I2C، McBSP، SCI/UART، SPI، USB |
|
حساسة للرطوبة: |
نعم.. |
|
عدد قنوات ADC: |
القناة 24 |
|
وزن الوحدة: |
2.602 غرام |
خصائص TMS320F28379DPTPT
الهندسة المعمارية ذات النواة المزدوجة
اثنين من TMS320C28x 32 بت
200 ميغاهرتز
IEEE 754 وحدة الدقة المتحركة (FPU)
وحدة الرياضيات المثلثية (TMU)
وحدة الرياضيات المعقدة (VCU-II)
اثنين من مفاعلات قانون التحكم القابلة للبرمجة (CLA)
200 ميغاهرتز
إرشادات النقطة العائمة ذات الدقة الفردية IEEE 754
يقوم بتنفيذ التعليمات البرمجية بشكل مستقل عن وحدة المعالجة المركزية الرئيسية
ذاكرة على الشريحة
512KB (256KW) أو 1MB (512KW) من الفلاش (محمي من ECC)
172 كيلوبايت (86 كيلوواط) أو 204 كيلوبايت (102 كيلوبايت) من ذاكرة الوصول العشوائي (حمية ECC أو محمية بالتكافؤ)
أمن المنطقة المزدوجة لدعم تطوير الطرف الثالث
رقم تعريف فريد
الساعة والتحكم في النظام
اثنان من أجهزة التذبذب الداخلية ذات العقدة الصفرية 10 ميغاهرتز
مذبذب كريستالي على شريحة
وحدة توقيت الكلب الحارس بالنافذة
الدوائر المفقودة للكشف عن الساعة
1.2 فولت، تصميم 3.3 فولت إدخال/خروج
أجهزة النظام الطرفية
واجهات ذاكرة خارجية (EMIFs) مع دعم ASRAM و SDRAM
أجهزة تحكم إمكانية الوصول المباشر إلى الذاكرة (DMA) مزدوجة ذات 6 قنوات
ما يصل إلى 169 دبوسًا قابلًا للبرمجة بشكل فردي ، متعدد الأغراض للدخول / الخروج العام (GPIO) مع تصفية المدخلات
جهاز التحكم بالانقطاع الطرفي الموسع (ePIE)
دعم وضع طاقة منخفضة متعددة مع الاستيقاظ الخارجي
أجهزة الاتصالات
USB 2.0 (MAC + PHY)
دعم واجهة منفذ متوازي عالمي (uPP) متوافقة مع 3.3V
وحدتان لشبكة منطقة التحكم (CAN) (يمكن تشغيلها بواسطة دبوس)
ثلاثة منافذ SPI عالية السرعة (تصل إلى 50 ميغا هرتز) (يمكن تشغيلها بواسطة دبوس)
منفذين متسلسلين متعدد القنوات (McBSP)
أربع واجهات اتصالات متسلسلة (SCI/UART) (يمكن تشغيلها بواسطة دبوس)
واجهات I2C اثنتين (يمكن تشغيلها بواسطة دبوس)
النظام الفرعي التناظري
ما يصل إلى أربعة محولات (ADC) من التناظرية إلى الرقمية
وضع 16 بت
1.1MSPS لكل (حتى 4.4MSPS من سعة النظام)
المدخلات التفاضلية
ما يصل إلى 12 قناة خارجية
وضع 12 بت
3.5MSPS لكل واحد (حتى 14MSPS من سعة النظام)
مدخلات ذات نهاية واحدة
ما يصل إلى 24 قناة خارجية
عينة واحدة واحتفاظ بها (S/H) على كل جهاز تحكم
المعالجة اللاحقة المتكاملة في الأجهزة لتحويلات ADC
معايرة التشويش
خطأ في حساب نقطة الإعداد
مقارنة عالية ومنخفضة وصفر مع القدرة على المقاطعة
التأخير في التقاط العينة
ثمانية أجهزة مقارنة نافذة مع مراجع 12-bit Digital-to-Analog Converter (DAC)
ثلاثة مخرجات DAC مؤقتة 12 بت
أجهزة التحكم المحسنة
24 قناة معدل عرض النبض (PWM) مع ميزات محسنة
16 قناة لتحويل عرض النبض عالي الدقة (HRPWM)
دقة عالية على كل من قنوات A و B من وحدات PWM 8
دعم النطاق الميت (على كل من الدقة القياسية والعالية)
ستة وحدات للاستيعاب المعزز (eCAP)
ثلاث وحدات محسنة للقطعة الرباعية (eQEP)
ثمانية قنوات إدخال من وحدة فلتر سيجما دلتا (SDFM) ، 2 مرشحات موازية لكل قناة
تصفية بيانات SDFM القياسية
مرشح مقارن للعمل السريع خارج النطاق
كتلة منطقية قابلة للتكوين (CLB)
زيادة القدرة الحدودية القائمة
يدعم حلول مدير الموقف
تطبيقات TMS320F28379DPTPT
• رادار متوسط / قصير المدى
• تحكم محرك عاكس القيادة
• نظام التحكم في المحركات التجارية الكبيرة
• معدات فرز آلية
• تحكم CNC
• محطة شحن التيار المتردد
• محطة شحن متواصل
• وحدة طاقة محطة شحن السيارات
• نظام تحويل طاقة تخزين الطاقة (PCS)
• عاكس مركزي
• محسن الطاقة الشمسية
• عاكس الأوتار
• عاكس & تحكم المحرك
• شاحن على متن الطائرة (OBC) وشاحن لاسلكي
• تحكم قطاع المحرك الخطي
• وحدة التحكم في القيادة الخدمية
• محرك محرك BLDC بدخول التيار المتردد
• محرك محرك BLDC بدخول DC
• التيار المتردد الصناعي
• UPS ثلاثي المراحل
