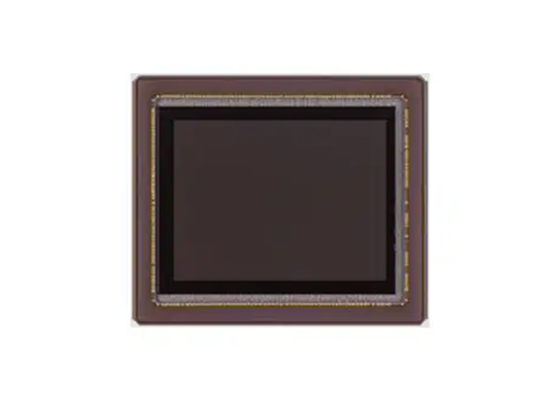

IMX06A-AJ1R-J 50.3 مستشعر صورة CMOS ميكابيكسل مع CMOS المتراكم مضاءة خلفياً وتشفير Quad Bayer

IMX06A-AJ1R-J هو جهاز استشعار الصور المتراص 16.384 ملم (نوع 1/0.98) 50.3 ميغا بكسل CMOS النشط النمط البكسل المكدس مع صف من البكسلات المربعة.يتبنى تكنولوجيا أجهزة استشعار الصورة CMOS من سوني المضاءة من الخلف ومكدسة لتحقيق التقاط الصورة عالية السرعة من خلال دوائر محول A / D متوازية العمود، وتوفر صور عالية الحساسية وانخفاض الضوضاء مقارنة مع أجهزة استشعار الصور CMOS التقليدية.و B تصفية الفسيفساء اللون الأساسي ويعمل مع أربعة فولتاجيات إمدادات الطاقة: التناظرية 2.9 فولت/1.8 فولت، الرقمية 0.83 فولت و 1.8 فولت أو 1.2 فولت لمواجهة المدخلات والمخرجات، مما يضمن استهلاك طاقة منخفض.

• حجم الصورة: الشمالية 16.384 مم (النوع 1/0.98)
• عدد البكسلات النشطة: 8192 (H) × 6144 (V) حوالي 50.33 M بكسل
• حجم الخلية الوحيدة: 1.60 μm (H) × 1.60 μm (V)
• الحزمة: 234 دبوس LGA 23.0 مم (H) × 20.0 مم (V)

• جهاز استشعار صورة CMOS مضاء من الخلف ومكدس
• ترتيب فلتر الألوان Quad Bayer Coding
• PD مزدوج (ديود الصورة)
• معدل الإطار العالي
• نسخة C-PHY: دقة كاملة (Bayer) @ 30 إطار/ثانية
• نسخة D-PHY: دقة كاملة (Bayer) @ 15 إطار/ثانية
• نسبة إشارة عالية إلى الضوضاء (SNR)
• تصحيح البكسل الديناميكي للعيوب الثنائية المدمجة (DPC)
• جهاز استشعار درجة الحرارة المدمج
• تنسيق الفيديو الخارجي لـ RAW10 و RAW12 و RAW14
• QBC وظيفة الفسيفساء
• اثنين من PLLs لتوليد الساعة المستقلة لتحكم البكسل وواجهة إنتاج البيانات
• إنتاج بيانات CSI-2 المتسلسلة
• MIPI D-PHY مسارين / 4 مسارات ، ما يصل إلى 4.5 جيجابايت / مسار ، متوافق مع مواصفات D-PHY الإصدار 2.1
• MIPI C-PHY 2/3 الثلاثي، ماكس 6.0 Gsps / الثلاثي، متوافق مع مواصفات C-PHY الإصدار 2.0
• الاتصالات المتسلسلة ذات السلكين (يدعم I2C "الوضع السريع" و "الوضع السريع بالإضافة" و I3C)
• وظيفة HDR (DCG-HDR) ذات مكاسب تحويل مزدوجة: 4x2 بيكسل مجاور DCG-HDR
• وظيفة Quad Bayer Coding HDR (QBC HDR): التوصيل الشعري QBC HDR
• 4.0 كيلوبيت من OTP ROM للمستخدمين
