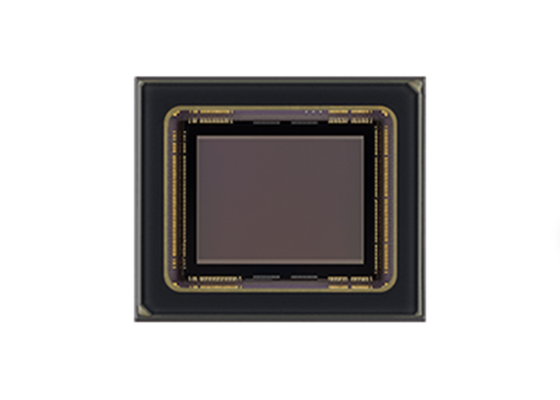

جهاز استشعار الصورة فوق البنفسجية IMX487-AAMJ-C مع مصراع عالمي 8.13 M بكسل فعال لقطاع موجات فوق البنفسجية من 200 نانومتر إلى 400 نانومتر

IMX487-AAMJ-C هو جهاز استشعار الصور الصلبة من نوع بكسل CMOS النشط قطري 11.1 مم (النوع 2/3) مع صف من البكسلات المربعة و 8.13 M بكسلات فعالة.هذه الشريحة تمتلك مغلق عالمي مع وقت التكامل الشحن المتغير ويعمل مع التناظرية.3 فولت، 2.9 فولت، الرقمية 1.1 فولت، وواجهة 1.8 فولت إمدادات طاقة رباعية. يحقق حساسية عالية وخصائص التيار المظلم المنخفض في نطاق موجات الأشعة فوق البنفسجية (200 نانومتر إلى 400 نانومتر).

• حجم الصورة: قطري 11.1 ملم (النوع 2/3) حوالي 8.13 م بيكسل
• إجمالي عدد البكسلات: 2856 (H) × 2912 (V) حوالي 8.31 مليون بكسل
• عدد البكسلات الفعالة: 2856 (H) × 2848 (V) حوالي 8.13 M بكسل
• عدد البكسلات النشطة: 2856 (H) × 2848 (V) حوالي 8.13 M بكسلات
• عدد بكسلات التسجيل الموصى بها: 2840 (H) × 2840 (V) حوالي 8.06 M بكسلات
• حجم الخلية الوحيدة: 2.74 ميكرومتر (H) × 2.74 ميكرومتر (V)
• الأسود البصري: الاتجاه الأفقي (H): 0 بكسل أمامي، 0 بكسل خلفي؛ الاتجاه العمودي (V): 64 بكسل أمامي، 0 بكسل خلفي
• الحزمة: 230 دبوس LGA 20.0 مم (H) × 16.8 مم (V)

• النقاط من نوع بكسل CMOS النشط
• جهاز استشعار الأشعة فوق البنفسجية (الأشعة فوق البنفسجية) (200 nm إلى 400 nm)
• دائرة ضبط توقيت مدمجة، ومدفع H/V ودارة الاتصال المتسلسل
• وظيفة العدادة العالمية
• تردد الدخول: 37.125 MHz / 74.25 MHz / 54 MHz
• عدد بكسلات التسجيل الموصى بها: 2840 (H) × 2840 (V) حوالي 8.06 M بكسل
• أنماط العينات الفرعية والقراءة المختلفة
• معدل الإطار الأقصى في وضع مسح جميع البكسلات: 8 بت 194.0 إطار / ثانية، 10 بت 193.6 إطار / ثانية، 12 بت 127.2 إطار / ثانية
• وظيفة إغلاق متغير السرعة (دقة 1 H وحدات)
• وظيفة النبضات الخارجة مع مخرج الشاشة لفترة التعرض (TOUT0) ومخرج النبضات القابل للبرمجة (TOUT1 و TOUT2)
• محول A/D 8 بت / 10 بت / 12 بت
• وظيفة CDS / PGA مع التحكم في مكاسب التناظرية والرقمية
• واجهة الدخول / الخروج: SLVS (4 ch / 8 ch التبديل) ومخرجات SLVS-EC (1 Lane / 2 Lane / 4 Lane / 8 lane التبديل)
• زجاج الختم: زجاج AR مزدوج الجانبين
• عدد العدسات F الموصى به: 2.8 أو أكثر (الجانب المغلق)

كاميرات FA
