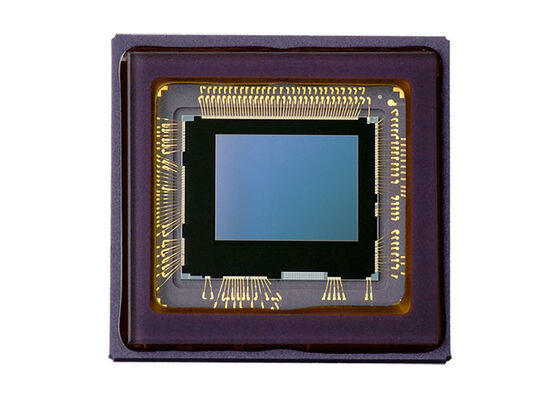

جهاز استشعار الصورة CMOS IMX570PLR-C مع بكسل مربع وتصميم مضاء خلفي لكاميرات ToF بمعدل الإطار القصوى 56fps

IMX570PLR-C عبارة عن مستشعر كاميرا ToF (زمن الطيران) بقطر 4.0 مم (النوع 1/4.5) 640 × 480 مدمج بالكامل مصمم للتطبيقات ثلاثية الأبعاد مثل التعرف على الإيماءات وعناصر التحكم النشطة واكتساب العالم الحقيقي. تم تصميم هذا المستشعر خصيصًا لتطبيقات FA/Security، حيث يقوم بإرجاع بيانات الارتباط عند استخدامه مع مصدر ضوء الأشعة تحت الحمراء النبضي، مما يتيح اشتقاق صور العمق والثقة بدقة 640 × 480.

يتميز المستشعر بوحدة تحكم مدمجة في الإضاءة ويمكن تهيئته والتحكم فيه من خلال واجهة SPI. يعمل مع تناظري 2.7 فولت، رقمي 1.2 فولت، وواجهة 1.8 فولت مزود طاقة ثلاثي، مما يوفر استهلاكًا منخفضًا للطاقة.

• حجم الصورة: قطري 4.0 ملم (النوع 1/4.5)
• إجمالي عدد البكسل: 648 (أفقي) × 516 (رأسي) تقريبًا. 0.334 ميجا بكسل
• عدد البكسلات الفعالة: 648 (أفقي) × 488 (رأسي) تقريبًا. 0.316 ميجا بكسل
• عدد البكسلات النشطة: 640 (أفقي) × 480 (رأسي) تقريبًا. 0.307 ميجا بكسل
• حجم خلية الوحدة: 5.0 ميكرومتر (H) × 5.0 ميكرومتر (V)
• مادة الركيزة: السيليكون
• الحزمة: 76 دبوس LGA 9.50 ملم (ارتفاع) × 8.70 ملم (فولت)

• مستشعر صورة وقت الرحلة بإضاءة خلفية
• نسبة الإشارة إلى الضوضاء العالية (SNR)
• مستشعر وقت الطيران البصري من النوع 1/4.5 (المساحة البصرية 3.2 × 2.4 مم²)
• 5 × 5 ميكرومتر مربع بكسل
• 640 × 480 بكسل زمن الرحلة
• دقة كاملة @max56 إطار/ثانية (4 مراحل/إطار)
• وظيفة القراءة لوحدة البكسل
• التقليب والنسخ المستقل
• إخراج البيانات التسلسلية CSI-2 (MIPI 2lane، 1440 ميجابت في الثانية/مسار، مواصفات D-PHY. الإصدار 1.2 متوافق)
• الاتصال التسلسلي I2C (يدعم I2C "الوضع السريع" / "الوضع السريع Plus")
• SPI Master للتكوين الطرفي
• تردد إزالة التشكيل يصل إلى 120 ميجا هرتز
• ميزة الغالق مضمنة
• 192 بت من OTP للمستخدمين
• مستشعر درجة الحرارة المدمج
