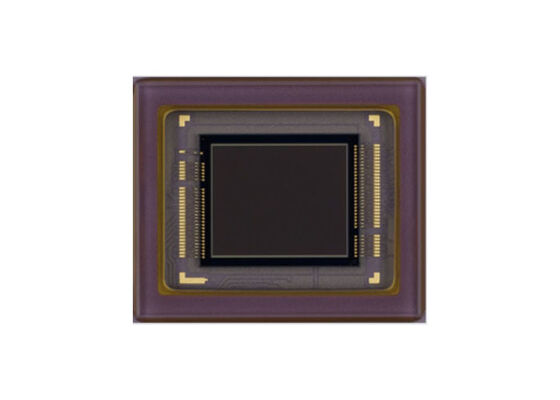

جهاز استشعار الصورة CMOS IMX678-AAQR1 مع قطر 8.86mm حجم 8.40 M بكسل فعال واستهلاك طاقة منخفض

IMX678-AAQR1 هو جهاز استشعار الصور الصلبة من نوع بكسل CMOS النشط قطري 8.86 ملم (النوع 1/1.8) مع مجموعة من البكسلات المربعة و 8.40 م بيكسل فعال. تعمل هذه الشريحة مع التناظرية 3.3 فولت ، الرقمية 1.1 فولت، والواجهة 1.8 فولت مصدر طاقة ثلاثي، وتتميز باستهلاك طاقة منخفضة. الحساسية العالية، والتيار المظلم المنخفض وعدم وجود غسيل يتم تحقيقها من خلال اعتماد R،مرشحات الفسيفساء بالألوان الأولية G و Bهذه الرقاقة تمتلك مغلق إلكتروني مع متغير وقت التكامل الشحن.

• حجم الصورة: قطري 8.86 ملم (النوع 1/1.8) حوالي 8.40 م بيكسل، جميع البيكسلات
• إجمالي عدد البكسلات: 3856 (H) × 2200 (V) حوالي 8.48 M بكسلات
• عدد البكسلات الفعالة: 3856 (H) × 2180 (V) حوالي 8.40 M بكسل
• عدد البكسلات النشطة: 3856 (H) × 2176 (V) حوالي 8.39 M بكسل
• عدد بكسلات التسجيل الموصى بها: 3840 (H) × 2160 (V) حوالي 8.29 M بكسل
• حجم الخلية الوحيدة: 2.0 μm (H) × 2.0 μm (V)
• الأسود البصري: الاتجاه الأفقي (H): 0 بكسل أمامي، 0 بكسل خلفي؛ الاتجاه العمودي (V): 20 بكسل أمامي، 0 بكسل خلفي
• الحزمة: 132 دبوس LGA

• النقاط من نوع بكسل CMOS النشط
• دائرة ضبط توقيت مدمجة، ومدفع H/V ودارة الاتصال المتسلسل
• تردد الدخول: 13.5MHz / 18MHz / 24MHz / 27MHz / 36MHz / 37.125MHz / 72MHz / 74.25MHz
• عدد بكسلات التسجيل الموصى بها: 3840 (H) × 2160 (V) حوالي 8.29M بكسل
• وضع القراءة: وضع فحص جميع البكسلات، وضع إيقاف خط 2/2 أفقي/عمودي، وضع تقليم النافذة
• الاتجاه الأفقي/العمودي - وضع القراءة الطبيعي/المقلوب
• معدل القراءة: أقصى معدل إطار في وضع مسح جميع البكسلات: 12 بت: 60 إطار / ثانية ، 10 بت: 72 إطار / ثانية
• وظيفة النطاق الديناميكي العالي (HDR): HDR المتداخل الرقمي ، HDR واضح
• وظيفة أجهزة الاستشعار المزامنة
• وظيفة إغلاق متغير السرعة (وحدات دقة 1H)
• وظيفة CDS / PGA: 0 dB إلى 30 dB: مكاسب التناظرية 30 dB (مستوى الخطوة 0.3 dB) ؛ 30.3 dB إلى 72 dB: مكاسب التناظرية 30 dB + مكاسب رقمية 0.3 dB إلى 42 dB (مستوى الخطوة 0.3 dB)
• يدعم الإدخال / الإخراج: CSI-2 خروج البيانات المتسلسلة (2 Lane / 4 Lane / 8Lane / 4Lane × 2ch)
• مخرجات RAW10 / RAW12
• زجاج مزود بطلاء مضاد للإنعكاس على الجانبين

كاميرات المراقبة
