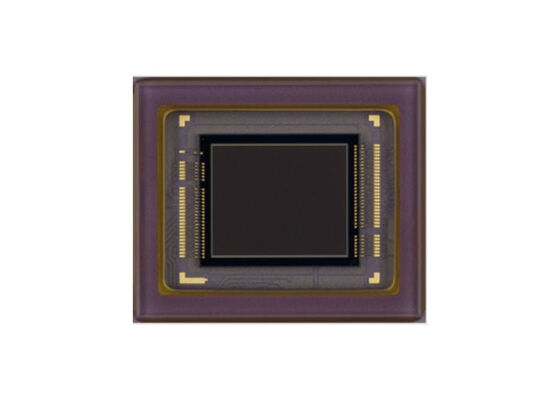

جهاز استشعار الصورة CMOS IMX832-AQR1 مع صفحة بكسل مربع 2.12 M بكسل فعال واستهلاك طاقة منخفض

IMX832-AQR1 هو جهاز استشعار الصورة الصلبة من نوع بكسل CMOS النشط ذو الشكل الشعبي 6.45 مم (النوع 1/2.8) مع صف من البكسلات المربعة و 2.12 M من البكسلات الفعالة. تعمل هذه الشريحة مع 3.3 V التناظرية ، رقمية 1.1 فولت، والواجهة 1.8 فولت مصدر طاقة ثلاثي، وتتميز باستهلاك طاقة منخفضة. الحساسية العالية، والتيار المظلم المنخفض وعدم وجود غسيل يتم تحقيقها من خلال اعتماد R،مرشحات الفسيفساء بالألوان الأولية G و Bهذه الرقاقة تمتلك مغلق إلكتروني مع متغير وقت التكامل الشحن.

• حجم الصورة: قطري 6.45 ملم (النوع 1/2.8) حوالي 2.13 م بيكسل، جميع البيكسلات
• إجمالي عدد البكسلات: 1936 (H) × 1120 (V) حوالي 2.16 M بكسلات
• عدد البكسلات الفعالة: 1936 (H) × 1100 (V) حوالي 2.12 M بكسل
• عدد البكسلات النشطة: 1936 (H) × 1096 (V) حوالي 2.12 M بكسل
• عدد بكسلات التسجيل الموصى بها: 1920 (H) × 1080 (V) حوالي 2.07 M بكسل
• حجم الخلية الوحيدة: 2.9 μm (H) × 2.9 μm (V)
• الأسود البصري: الاتجاه الأفقي (H): 0 بكسل أمامي، 0 بكسل خلفي؛ الاتجاه العمودي (V): 20 بكسل أمامي، 0 بكسل خلفي
• الدمى: الاتجاه الأفقي (H): 0 بكسلات الأمامية، 0 بكسلات الخلفية؛ الاتجاه العمودي (V): 0 بكسلات الأمامية، 0 بكسلات الخلفية
• الحزمة: 114 دبوس LGA

• النقاط من نوع بكسل CMOS النشط
• دائرة ضبط توقيت مدمجة، ومدفع H/V ودارة الاتصال المتسلسل
• تردد الدخول: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• عدد بكسلات التسجيل الموصى بها: 1920 (H) × 1080 (V) حوالي 2.07M بكسل
• أنماط القراءة: وضع مسح جميع البكسلات، وضع إيقاف خط 2/2 أفقي/عمودي، وضع تقليم النافذة
• الاتجاه الأفقي/العمودي - وضع القراءة الطبيعي/المقلوب
• معدل القراءة: أقصى معدل إطار في وضع مسح جميع البكسلات: 12 بت: 60 إطار / ثانية ، 10 بت: 90 إطار / ثانية
• وظيفة النطاق الديناميكي العالي (HDR): HDR المتداخل الرقمي ، HDR واضح
• وظيفة أجهزة الاستشعار المزامنة
• وظيفة إغلاق متغير السرعة (وحدة دقة 1H)
• محول A/D 10 بت / 12 بت
• وظيفة CDS / PGA: 0 dB إلى 30 dB: مكاسب التناظرية 30 dB (مستوى الخطوة 0.3 dB) ، 30.3 dB إلى 72 dB: مكاسب التناظرية 30 dB + مكاسب رقمية 0.3 dB إلى 42 dB (مستوى الخطوة 0.3 dB)
• يدعم الإدخال / الإخراج: خروج بيانات CSI-2 المتسلسلة (2 Lane / 4 Lane) RAW10 / RAW12

كاميرات المراقبة
