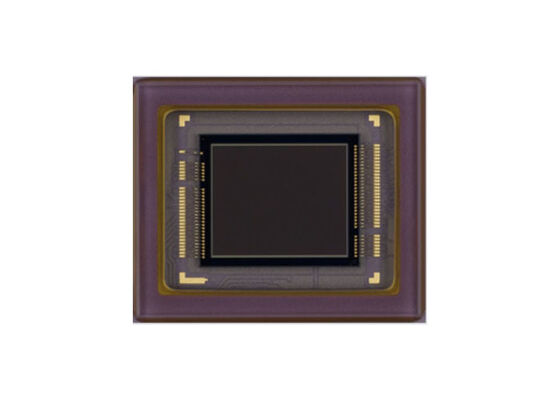

جهاز استشعار الصورة CMOS IMX678-AAMR1 8.86mm جهاز استشعار الصورة الصلبة الشعاعية مع صفحة بكسل مربع للكاميرات أحادية اللون

جهاز IMX678-AAMR1 هو جهاز استشعار الصور الصلبة من نوع بكسل نشط CMOS قطري 8.86 ملم (نوع 1/1.8) مع مجموعة من البكسلات المربعة وبكسلات فعالة 8.40 م. تعمل هذه الشريحة مع 3.3 فولت التناظرية ،الرقمية 1.1 فولت، وواجهة 1.8 فولت مصدر طاقة ثلاثي، ويتميز باستهلاك طاقة منخفض.ويتضمن مغلق إلكتروني مع وقت التكامل المتغير للشحن.

• حجم الصورة: قطري 8.86 ملم (النوع 1/1.8) حوالي 8.40 م بيكسل، جميع البيكسلات
• إجمالي عدد البكسلات: 3856 (H) × 2200 (V) حوالي 8.48 M بكسلات
• عدد البكسلات الفعالة: 3856 (H) × 2180 (V) حوالي 8.40 M بكسل
• عدد البكسلات النشطة: 3856 (H) × 2176 (V) حوالي 8.39 M بكسل
• عدد بكسلات التسجيل الموصى بها: 3840 (H) × 2160 (V) حوالي 8.29 M بكسل
• حجم الخلية الوحيدة: 2.0 μm (H) × 2.0 μm (V)
• الأسود البصري: الاتجاه الأفقي (H): 0 بكسل أمامي، 0 بكسل خلفي؛ الاتجاه العمودي (V): 20 بكسل أمامي، 0 بكسل خلفي
• الحزمة: 132 دبوس LGA

• النقاط من نوع بكسل CMOS النشط
• دائرة ضبط توقيت مدمجة، ومدفع H/V ودارة الاتصال المتسلسل
• تردد الدخول: 13.5MHz / 18MHz / 24MHz / 27MHz / 36MHz / 37.125MHz / 72MHz / 74.25MHz
• عدد بكسلات التسجيل الموصى بها: 3840 (H) × 2160 (V) حوالي 8.29M بكسل
• أنماط القراءة: وضع مسح جميع البكسلات، وضع إيقاف خط 2/2 أفقي/عمودي، وضع تقليم النافذة
• الاتجاه الأفقي/العمودي - وضع القراءة الطبيعي/المقلوب
• معدل القراءة: أقصى معدل إطار في وضع مسح جميع البكسلات: 12 بت: 60 إطار / ثانية ، 10 بت: 72 إطار / ثانية
• وظيفة النطاق الديناميكي العالي (HDR): HDR المتداخل الرقمي ، HDR واضح
• وظيفة أجهزة الاستشعار المزامنة
• وظيفة إغلاق متغير السرعة (وحدات دقة 1H)
• وظيفة CDS / PGA: 0 dB إلى 30 dB: مكاسب التناظرية 30 dB (مستوى الخطوة 0.3 dB) ، 30.3 dB إلى 72 dB: مكاسب التناظرية 30 dB + مكاسب رقمية 0.3 dB إلى 42 dB (مستوى الخطوة 0.3 dB)
• يدعم الإدخال / الإخراج: CSI-2 خروج البيانات المتسلسلة (2 Lane / 4 Lane / 8Lane / 4Lane × 2ch)
• مخرجات RAW10 / RAW12
• طلاء AR على زجاج الغطاء (الجانبين)

كاميرات المراقبة
