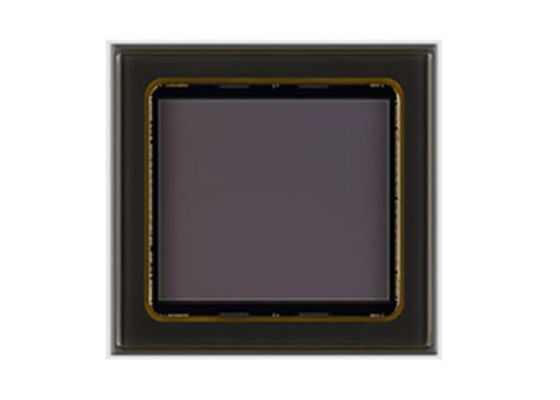

جهاز استشعار الصورة CMOS IMX535-AAQJ مع قطر 14.0mm حجم 12.41M بكسل فعال ووظيفة مصراع عالمي

IMX535-AAQJ هو جهاز استشعار الصور الصلبة من نوع بكسل CMOS النشط قطري 14.0 مم (النوع 1/1.1) مع صف من البكسلات المربعة وبكسلات فعالة 12.41 M.هذه الشريحة تمتلك مغلق عالمي مع وقت التكامل الشحن المتغير ويعمل مع التناظرية.3 فولت، 2.9 فولت، الرقمية 1.1 فولت، والواجهة 1.8 فولت مصدر طاقة رباعي. يتم تحقيق حساسية عالية وخواص التيار المظلم المنخفض.

• حجم الصورة: قطري 14.0 مم (النوع 1/1.1) ، حوالي 12.41M بكسل
• إجمالي عدد البكسلات: 4128 (H) x 3072 (V) ، حوالي 12.68 M بكسلات
• عدد البكسلات الفعالة: 4128 (H) x 3008 (V) ، حوالي 12.41M بكسل
• عدد البكسلات النشطة: 4128 (H) x 3008 (V) ، حوالي 12.41 مليون بكسل
• عدد البكسلات الموصى بها للتسجيل: 4096 (H) x 3000 (V) ، حوالي 12.28 M بكسل، كل بكسل
• حجم الخلية الوحيدة: 2.74 μm (H) x 2.74 μm (V)
• الأسود البصري: الاتجاه الأفقي (H): 0 بكسل أمامي، 0 بكسل خلفي؛ الاتجاه العمودي (V): 64 بكسل أمامي، 0 بكسل خلفي
• الحزمة: 230 دبوس LGA، 20.0 ملم (H) × 16.8 ملم (V)

• النقاط من نوع بكسل CMOS النشط
• الدائرة المدمجة لضبط التوقيت، ومدرب HV ودائرة الاتصال المتسلسل
• وظيفة العدادة العالمية
• تردد الدخول 37.125MHz/74.25MHz/54MHz
• عدد من بكسلات التسجيل الموصى بها: 4096 ((H) x 3000 ((V) حوالي 12.28 M بكسل
• أنماط القراءة: وضع مسح جميع البكسلات، وضع العينة الجزئية الرأسي/الأفقي 1/2، وضع 2x 2FD، وضع ROI، وضع القراءة الرأسي/الأفقي - الطبيعي/المقلوب
• معدل الإطار الأقصى في وضع مسح جميع البكسلات: 8 بت 184.6 إطار / ثانية ، 10 بت 183.9 إطار / ثانية ، 12 بت 120.9 إطار / ثانية
• خروج النبض وظيفة مع خروج الشاشة لفترة التعرض وخروج النبض قابل للبرمجة
• محول A/D 8 بت / 10 بت / 12 بت
• وظيفة CDS / PGA مع 0 dB إلى 24 dB مكاسب التناظرية (خطوة 0,1 dB) ومزيج مكاسب 24,1 dB إلى 48 dB
• واجهة الإدخال والخروج: مخرج SLVS (4 ch / 8 ch التبديل) ومخرج SLVS-EC (1 Lane /2 Lane /4 Lane /8 Lane)
• عدد العدسات F الموصى به: 2.8 أو أكثر (الجانب المغلق)

كاميرات إف إيه، كاميرات إيتس
