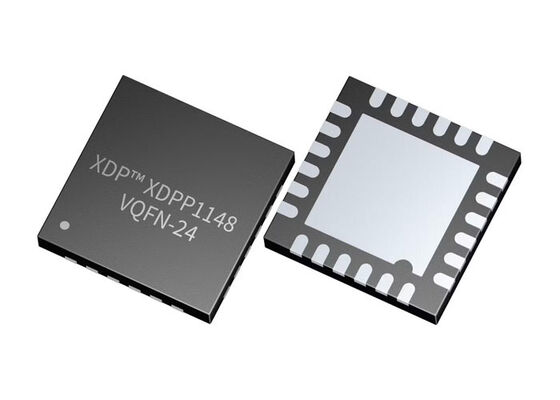

شريحة الدوائر المتكاملة XDPP1148-100B وحدة التحكم الرقمية XDP™ بسرعة 2 ميجاهرتز مع دقة DPWM تبلغ 78.125 ps في حزمة VQFN مقاس 4 × 4 مم

XDPP1148-100B عبارة عن وحدة تحكم رقمية متكاملة XDP™ لتحويلات DC-DC مع دعم PWM وLLC. فهو يضيف دعم طوبولوجيا LLC ذات الحلقة المغلقة، والتغذية الأمامية المحسنة، والعابرة السريعة غير الخطية، وإدارة طاقة الحمل الخفيف والتكوين ثنائي الاتجاه. تتيح حلقة التحكم الرقمية AFE عالية الأداء المعتمدة على الحالة والمعالج Cortex®-M0 المدمج في حزمة VQFN ذات 24 سنًا مقاس 4 × 4 مم جودة طاقة عالية وزمن وصول منخفض وتصميمات مرنة لإمدادات الطاقة.

• تردد PWM الأقصى: 2 ميجا هرتز
• مخرجات PWM: 6
• جهد الإمداد: 3.3 فولت
• نطاق جهد الإدخال: 3.3 فولت
• الذاكرة: 80 كيلو بايت روم؛ ذاكرة وصول عشوائي 32 كيلو بايت؛ 64 كيلو بايت لمرة واحدة
• V-ADC: 1
• حلقات الجهد الأقصى: 1
• جيبو: 11
• إي-أدك: 2
• واجهات الاتصال: I2C، PMBUS، UART، SPI
• دقة DPWM: 78.125 ملاحظة
• الحزمة: PG-VQFN-24

• أصغر حزمة VQFN مقاس 4 × 4 مم على مستوى الصناعة
• معالج Cortex®-M0 بسرعة 100 ميجاهرتز، 32 بت
• التحكم في التغذية الأمامية
• دعم وضع PWM و PFM
• موازنة المرحلة الحالية
• 1 محول ADC V-sense و 2 محول ADC I-sense
• وضع الاندفاع، والصمام الثنائي emu، وتساقط الطور
• استجابة PID سريعة وعابرة وغير خطية
• تكوين النظام القائم على البرامج الثابتة
• المشاركة الحالية النشطة
• واجهة I2C/PMBus 1.4 وUART وSPI
• وضع السكون منخفض استهلاك الطاقة

• محولات DC-DC PWM المعزولة/غير المعزولة
• محولات LLC
• محولات الناقل المتوسطة لمركز البيانات/نظام الحوسبة
• إمدادات الطاقة للبنية التحتية للاتصالات/وحدات الطوب
