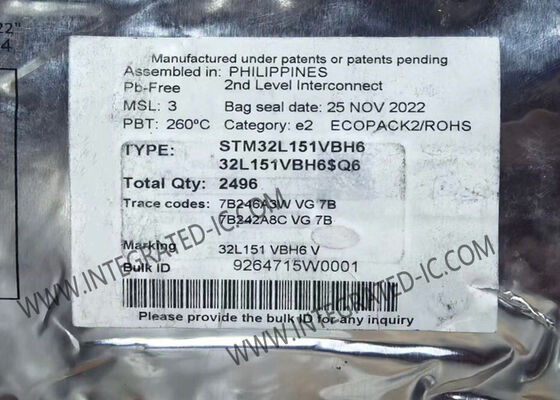

STM32L151VBH6 وحدة تحكم صغيرة ذات طاقة منخفضة للغاية 32 بت ARM Cortex-M3 مع ذاكرة فلاش 128 كيلوبايت

STM32L151VBH6 هو ميكروكونترولر Arm Cortex-M3 ذو طاقة منخفضة للغاية يحتوي على اتصال USB مع قلب ARM® Cortex®-M3 RISC ذو الأداء العالي يعمل على تردد 32 ميغاهرتز (33.3 DMIPS)يحتوي على وحدة حماية الذاكرة (MPU) ، ذاكرة مضمنة عالية السرعة (ذاكرة فلاش تصل إلى 128 كيلوبايت و RAM تصل إلى 16 كيلوبايت) ،ومجموعة واسعة من إدخالات/إخراجات محسنة والأجهزة الطرفية المتصلة بشاحنتين APB.

يقدم الجهاز جهاز ADC 12 بت ، و 2 DAC و 2 مقارنة طاقة منخفضة للغاية ، وستة مؤقتات 16 بت للأغراض العامة ومؤقتين أساسيين ، والتي يمكن استخدامها كأسس زمنية.

• المعالج الرئيسي: ARM® Cortex®-M3
• حجم النواة: 32 بت
• سرعة: 32 ميغا هرتز
• عدد الإدخالات والإخراجات: 83
• حجم ذاكرة البرنامج: 128KB (128K x 8)
• نوع ذاكرة البرنامج: فلاش
• حجم الـ EEPROM: 4K x 8
• حجم ذاكرة الوصول العشوائي: 16K x 8
• إمدادات الجهد: 1.8V ~ 3.6V
• محولات البيانات: A/D 24x12b؛ D/A 2x12b
• درجة حرارة التشغيل: -40 °C ~ 85 °C (TA)
• نوع التثبيت: سطح التثبيت
• حزمة أجهزة المورد: 100-UFBGA (7x7)
• الحزمة / الحالة: 100-UFBGA

• منصة طاقة منخفضة للغاية
  • 1.65 فولت إلى 3.6 فولت مصدر طاقة
  • نطاق درجة الحرارة من -40°C إلى 85°C إلى 105°C
  • 0.3 μA وضع الاستعداد (ثلاثة دبوس استيقاظ)
  • 0.9 μA وضع الاستعداد + RTC
  • 0.57 μA وضع التوقف (خطوط الاستيقاظ 16)
  • 1.2 μA وضع التوقف + RTC
  • 9 μA وضع تشغيل منخفضة الطاقة
  • 214 μA/MHz وضع التشغيل
  • 10 nA تسرب إدخال / إخراج منخفض للغاية
  • وقت الاستيقاظ < 8 μs
• النواة: ARM® Cortex®-M3 وحدة المعالجة المركزية ذات 32 بت
  • من 32 كيلو هرتز إلى 32 ميغاهرتز
  • 1.25 DMIPS/MHz (درايستون 2.1)
  • وحدة حماية الذاكرة
• إعادة التشغيل وإدارة الإمدادات
• مصادر ساعة متعددة
• تحميل البرمجة المسبقة مع دعم USART
• دعم التطوير مع إصلاحات التحكم بالأسلاك المتسلسلة و JTAG و trace
• ما يصل إلى 83 إدخالاً سريعاً (73 إدخالاً متسامحاً مع 5 فولت)
• خيارات ذاكرة شاملة
• جهاز تشغيل للكاميرا المظلمة حتى 8x40 قطعة
• أجهزة الطرفية التناظرية الغنية (حتى 1.8 فولت)
• جهاز تحكم DMA مع 7 قنوات
• 8 واجهة اتصال محيطية
• 10 أجهزة توقيت بما في ذلك أجهزة توقيت الكلاب الحارس
• ما يصل إلى 20 قناة استشعار سعة
