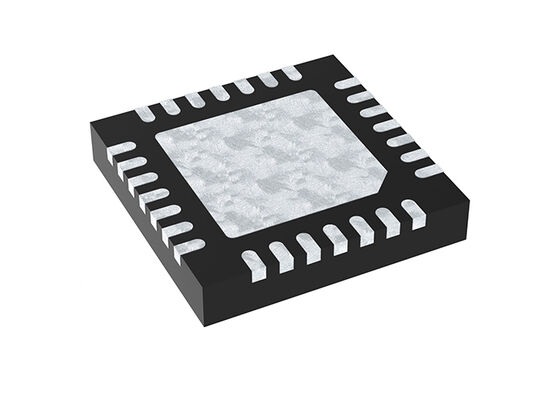

EM9304V01LF28B Bluetooth IC Low-Power BT 5.0 SOC منخفضة الطاقة في حزمة QFN-28

EM9304 هي شريحة متكاملة (IC) صغيرة ومنخفضة الطاقة، محسّنة للمنتجات التي تدعم تقنية Bluetooth® 5.0 Low Energy. تسمح بنيتها المرنة بالعمل كشريحة مصاحبة لأي منتج يعتمد على ASIC أو MCU، أو كشريحة نظام كاملة (SoC). يمكن تشغيل التطبيقات المخصصة من ذاكرة قابلة للبرمجة لمرة واحدة (OTP)، ويمكن للأجهزة الطرفية الرقمية (SPI أو I2C) التفاعل مع الأجهزة الخارجية مثل المستشعرات، الذاكرة، الشاشات، أو برامج تشغيل اللمس.

شريحة نظام (System-on-Chip):
• كفاءة في استهلاك الطاقة، معيار صناعي، ARC EM4، وحدة تحكم دقيقة 32 بت تعمل بسرعة 24 ميجاهرتز
• وحدة نقطة عائمة لمعالجة المستشعرات
• 136 كيلوبايت ROM بما في ذلك طبقة الارتباط والمكدس
• 128 كيلوبايت OTP للمعلمات، والملفات الشخصية، والتطبيقات - سرعة تشغيل 24 ميجاهرتز
• 48 كيلوبايت RAM للتعليمات و 28 كيلوبايت RAM للبيانات
• 4، 8، أو 20 كيلوبايت مع الاحتفاظ بالبيانات قابل للتحديد
• مؤقتات عامة، مؤقتات وضع السكون، ومؤقتات البروتوكول
• واجهات رئيسية I2C و SPI
• ما يصل إلى 12 GPIO
تقنية Bluetooth 5.0 Low Energy:
• نظام فرعي لوحدة تحكم BT 5.0 (QD ID 93999)
• مكدس Bluetooth (QD ID 84268) في ROM
• طبقات نقل HCI/ACI عبر SPI و UART
• يدعم ما يصل إلى ثمانية اتصالات متزامنة
• طول PDU ممتد وأمان محسّن
ميزات الأمان:
• مولد أرقام عشوائية حقيقي
• محرك تشفير AES-128 بالأجهزة
• توليد المفاتيح (ECC-P256)
• تحديث البرامج الثابتة عبر الهواء (Firmware Over-the-Air Updating)
نظام إدارة الطاقة:
• تشغيل DCDC رقمي بخطوات تصاعدية/تنازلية
• يدعم بطاريات 1.5 فولت و 3.0 فولت
• مجدول ومدير ذاكرة
• قاعدة زمنية لمذبذب RC أو كريستالي بتردد منخفض
استهلاك التيار عند 3 فولت:
• 3.0 مللي أمبير تيار استقبال ذروة نموذجي
• 5.2 مللي أمبير تيار إرسال ذروة نموذجي عند 0.4 ديسيبل ميلي واط
• 1.0 ميكرو أمبير وضع السكون المتصل
• 5 نانو أمبير وضع تعطيل الشريحة
أداء الترددات الراديوية (RF):
• -94 ديسيبل ميلي واط حساسية مستقبل Bluetooth Low Energy لعملية 1 ميجابت في الثانية وحمولة 37 بايت
• نطاق طاقة خرج المرسل من -34 إلى +6.1 ديسيبل ميلي واط
متطلبات المكونات:
• 3 مكثفات DC، 1 ملف DCDC، 1 خرزة فيريت
• طرف هوائي واحد 50 أوم (بدون محول متوازن)
• 48 ميجاهرتز XTAL، 32 كيلو هرتز XTAL (اختياري)
الحزمة ونطاق التشغيل:
• QFN-28 (4x4 مم)، WLCSP25، وشريحة عارية/رقاقة
• نطاق درجة حرارة التشغيل الصناعي: -40 درجة مئوية إلى +85 درجة مئوية
دعم العملاء:
• مجموعات تطوير الأجهزة والبرامج
• دعم شهادات FCC/CE
• منتدى لدعم الأجهزة والبرامج
