تفاصيل المنتج:
|
| رقم الجزء: | IPT60R080G7 | مسلسل: | كول موس™ جي 7 |
|---|---|---|---|
| استنزاف لمصدر الجهد (Vdss): | 600 فولت | التيار - التصريف المستمر (المعرف) عند 25 درجة مئوية: | 29A (Tc) |
| Rds On (الحد الأقصى) @ Id، Vgs: | 80 مللي أوم عند 9.7 أمبير، 10 فولت | تبديد السلطة (الحد الأقصى): | 167 وات (ح) |

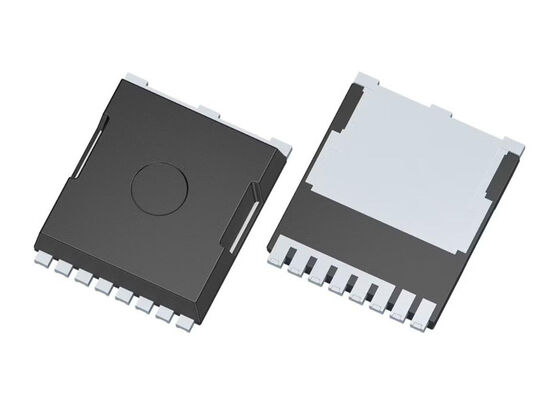

IPT60R080G7 هو MOSFET طاقة CoolMOS™ C7 Gold Superjunction بجهد 600 فولت في عبوة PG-HSOF-8. تجمع هذه السلسلة المبتكرة من MOSFETs CoolMOS™ C7 Gold Superjunction (G7) بين فوائد تقنية CoolMOS™ C7 Gold المحسنة بجهد 600 فولت، وقدرة مصدر Kelvin بـ 4 دبابيس، وخصائص حرارية محسنة لعبوة TO-Leadless (TOLL). يتيح ذلك حلاً محتملاً لـ SMD للدوائر القاسية عالية التيار مثل تصحيح عامل الطاقة (PFC) حتى 3 كيلو واط وللدارات الرنينية بما في ذلك تطبيقات LLC المتطورة.
| المعلمة | القيمة |
|---|---|
| السلسلة | CoolMOS™ G7 |
| نوع FET | قناة N |
| التكنولوجيا | MOSFET (أكسيد معدني) |
| جهد المصرف إلى المصدر (Vdss) | 600 فولت |
| التيار - المصرف المستمر (Id) @ 25 درجة مئوية | 29 أمبير (Tc) |
| جهد التشغيل (أقصى Rds On، أدنى Rds On) | 10 فولت |
| Rds On (الأقصى) @ Id، Vgs | 80 ميجا أوم @ 9.7 أمبير، 10 فولت |
| Vgs(th) (الأقصى) @ Id | 4 فولت @ 490 ميكرو أمبير |
| شحنة البوابة (Qg) (الأقصى) @ Vgs | 42 نانوكولوم @ 10 فولت |
| Vgs (الأقصى) | ±20 فولت |
| سعة الإدخال (Ciss) (الأقصى) @ Vds | 1640 بيكوفاراد @ 400 فولت |
| تبديد الطاقة (الأقصى) | 167 واط (Tc) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |
| نوع التركيب | تركيب سطحي |
| عبوة جهاز المورد | PG-HSOF-8-2 |
| العبوة / الحالة | 8-PowerSF |
