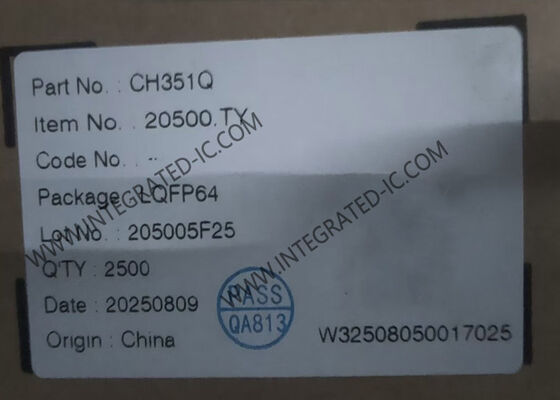

شريحة متكاملة CH351Q LQFP-64 بمعدل باود 4 ميجابت في الثانية ومنافذ تسلسلية غير متزامنة مزدوجة لتوسيع الإدخال/الإخراج

CH351 هو شريحة توسيع إدخال / إخراج منفذ موازي تتضمن منفذين متسلسلين غير متزامنين متوافقين مع 16C550 أو منفذ موازي ثنائي الاتجاه معزز EPP / ECP.الموانئ المتسلسلة غير المزامنة تدعم التبديل التلقائي بين إرسال نصف مزدوج واستقبال، مع أقصى معدل الاتصال باود من 4 Mbps. يمكن استخدامه لتوسيع منفذ RS232 التسلسلي على حافلة PCI ، وموانئ PCI التسلسلية عالية السرعة مع التحكم التلقائي في معدل الأجهزة ،شبكة الموانئ المتسلسلة، الاتصالات RS485 ، وبطاقات توسيع PCI للموانئ المتوازية والطابعة ، من بين التطبيقات الأخرى.

• يمكن تكوين شريحة واحدة كموانئ متسلسلة مزدوجة القنوات على محطة PCI أو كموانئ متوازية واحدة أو طابعة
• يدعم المشغل ME/NT4.0/2000/XP/Vista/2007/2008 و Linux
• يدعم 5 فولت الجهد التغذوي ونمط النوم منخفضة الطاقة للموانئ المتسلسلة
• وظائف الشريحة هي ما يعادل ذلك من CH352، وتوفير حلول التطبيقات للموانئ المسلسلة مزدوجة، رباعية وثمانية
• حزمة LQFP-64 الخالية من الرصاص، متوافقة مع RoHS
• منفذين متسلسلين مستقلين تمامًا ، متوافقين مع 16C450 و 16C550 و 16C552 ، مع ميزات محسنة
• يدعم 5, 6, 7 أو 8 بتات بيانات و 1 أو 2 بتات توقف
• يدعم أوضاع التكافؤ بما في ذلك الأزواج، والأزواج، لا توجد تعادل، الفارغ 0 والعلم 1
• معدل باود قابل للبرمجة ، يدعم 115,200 بي بي إس ومعدلات باود تصل إلى 4 ميجابايت في الثانية
• خزنة FIFO (First-In-First-Out) مدمجة بـ 16 بايت ، تدعم 4 مستويات إطلاق FIFO
• يدعم إشارات موديم CTS و DSR و RI و DCD و DTR و RTS والتي يمكن تحويلها إلى مستويات RS232 بواسطة رقاقة 75232
• يدعم إشارات التحكم في تدفق الأجهزة CTS و RTS ، والمصافحة الآلية والتحكم التلقائي في معدل البود ؛ متوافق مع TL16C550C
• يدعم الكشف عن خطأ الإطار المتسلسل وكشف إشارة الكسر
• يدعم الاتصالات المتسلسلة المزدوجة بالكامل ونصف المزدوجة ؛ يوفر إشارات حالة الإرسال المتسلسل DTR / TNOW ويدعم التبديل التلقائي بين أنماط إرسال واستقبال RS485
• مذبذب ساعة مدمج؛ يدعم البلورات مع ترددات مثل 22.1184 ميغاهرتز
• يدعم أوضاع منفذ IEEE 1284 المتوازية والطابعة ، بما في ذلك SPP و Nibble و Byte و PS/2 و EPP و ECP
• يدعم نقل البيانات ثنائي الاتجاه مع معدل نقل الحد الأقصى يصل إلى 2 ميغابايت / ثانية
• يتضمن المقاومات المطلوبة لميناء الطابعة، مما يقلل من عدد المكونات الخارجية ويبسط الدوائر
