UCC27524DSDR رقاقة الدوائر المتكاملة 5A برنامج تشغيل البوابة المنخفضة الجانب عالي السرعة ثنائي القناة WSON-8

UCC27524DSDR رقاقة الدوائر المتكاملة 5A برنامج تشغيل البوابة المنخفضة الجانب عالي السرعة ثنائي القناة WSON-8
UCC27524DSDR رقاقة الدوائر المتكاملة 5A برنامج تشغيل البوابة المنخفضة الجانب عالي السرعة ثنائي القناة WSON-8

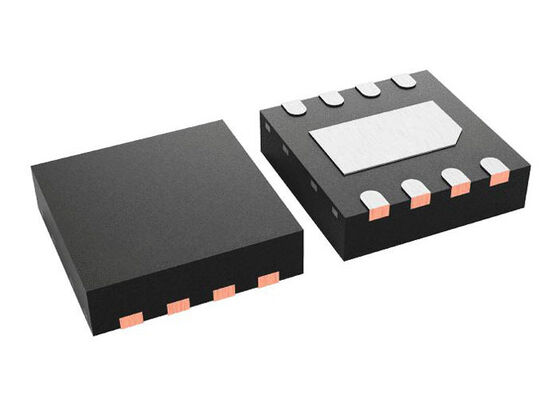

صورة كبيرة :  UCC27524DSDR رقاقة الدوائر المتكاملة 5A برنامج تشغيل البوابة المنخفضة الجانب عالي السرعة ثنائي القناة WSON-8

تفاصيل المنتج:
مكان المنشأ: CN
اسم العلامة التجارية: Original Factory
إصدار الشهادات: Lead free / RoHS Compliant
رقم الموديل: UCC27524DSDR
شروط الدفع والشحن:
الحد الأدنى لكمية: 10
الأسعار: Contact for Sample
تفاصيل التغليف: WSON-8
وقت التسليم: 5-8 أيام عمل
شروط الدفع: / تي تي، خطاب الاعتماد، ويسترن يونيون
اتصل

UCC27524DSDR رقاقة الدوائر المتكاملة 5A برنامج تشغيل البوابة المنخفضة الجانب عالي السرعة ثنائي القناة WSON-8

الوصف
رقم الجزء: UCC27524DSDR التكوين مدفوعة: جانب منخفض
الجهد - العرض: 4.5 فولت ~ 18 فولت التيار - ذروة الإخراج (المصدر ، المغسلة): 5 أ ، 5 أ
وقت الارتفاع / الخريف (TYP): 7 ن ، 6 ن درجة حرارة التشغيل: -40 درجة مئوية ~ 140 درجة مئوية (TJ)
إبراز:

مشغل بوابة مزدوج القناة 5A

,

شريحة دائرة متكاملة عالية السرعة

,

مشغل بوابة منخفض الجانب

شريحة دائرة متكاملة UCC27524 5A مزدوجة القناة عالية السرعة منخفضة الجانب مشغل بوابة WSON-8
نظرة عامة على المنتج لـ UCC27524
UCC27524 هو جهاز مشغل بوابة مزدوج القناة وعالي السرعة ومنخفض الجانب قادر على قيادة مفاتيح الطاقة MOSFET و IGBT بفعالية. يضيف UCC27524 القدرة على التعامل مع -5 فولت مباشرة عند أطراف الإدخال لزيادة المتانة.
UCC27524 هو مشغل مزدوج غير عاكس. باستخدام تصميم يقلل بطبيعته من تيار التوصيل المتبادل، فإن UCC27524 قادر على توصيل نبضات تيار عالية الذروة تصل إلى 5 أمبير مصدر و 5 أمبير مصرف إلى أحمال سعوية جنبًا إلى جنب مع قدرة قيادة من السكك الحديدية إلى السكك الحديدية وتأخير انتشار صغير للغاية عادةً 17 نانو ثانية.
المواصفات الفنيةمنUCC27524
فئة المنتج مشغلات البوابة
المنتج مشغلات بوابة IGBT، MOSFET
النوع منخفض الجانب
نمط التركيب SMD/SMT
الحزمة / العلبة WSON-8
عدد المشغلات مشغل 2
عدد المخرجات مخرج 2
تيار الخرج 5 أمبير
جهد الإمداد - الأدنى 4.5 فولت
جهد الإمداد - الأقصى 18 فولت
التكوين غير عاكس
زمن الصعود 7 نانو ثانية
زمن الهبوط 7 نانو ثانية
الحد الأدنى لدرجة حرارة التشغيل -40 درجة مئوية
الحد الأقصى لدرجة حرارة التشغيل +140 درجة مئوية
الميزات الرئيسيةمنUCC27524
  • تخطيط دبابيس قياسي في الصناعة
  • قناتا قيادة بوابة مستقلتان
  • تيار قيادة مصدر ومصرف ذروة 5 أمبير
  • وظيفة تمكين مستقلة لكل مخرج
  • عتبات منطقية متوافقة مع TTL و CMOS مستقلة عن جهد الإمداد
  • عتبات منطقية تذبذبية لضوضاء عالية المناعة
  • القدرة على التعامل مع الفولتيات السالبة (-5 فولت) عند المدخلات
  • مستويات جهد المدخلات و دبوس التمكين غير مقيدة بجهد إمداد تحيز دبوس VDD
  • نطاق إمداد فردي من 4.5 فولت إلى 18 فولت
  • المخرجات تبقى منخفضة أثناء VDD-UVLO (يضمن تشغيلًا خالٍ من الوميض عند التشغيل والإيقاف)
  • تأخيرات انتشار سريعة (17 نانو ثانية نموذجية)
  • أزمنة صعود وهبوط سريعة (6 نانو ثانية و 10 نانو ثانية نموذجية)
  • مطابقة تأخير نموذجية 1 نانو ثانية بين قناتين
  • يتم توصيل مخرجين بالتوازي لتيار قيادة أعلى
  • تبقى المخرجات منخفضة عندما تكون المدخلات عائمة
  • نطاق درجة حرارة وصلة التشغيل من -40 إلى 150 درجة مئوية
التطبيقاتمنUCC27524
  • مزودات الطاقة ذات وضع التبديل
  • محولات DC-to-DC
  • التحكم في المحركات، الطاقة الشمسية
  • قيادة البوابة لأجهزة الطاقة الناشئة ذات النطاق العريض مثل GaN
أرقام الأجزاء ذات الصلة
UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524
أسئلة متكررة
س. هل منتجاتكم أصلية؟
ج: نعم، جميع المنتجات أصلية، الاستيراد الجديد الأصلي هو هدفنا.
س. ما هي الشهادات التي لديك؟
ج: نحن شركة معتمدة من ISO 9001:2015 وعضو في ERAI.
س. هل يمكنك دعم طلبات الكميات الصغيرة أو العينات؟ هل العينة مجانية؟
ج: نعم، نحن ندعم طلبات العينات والطلبات الصغيرة. تختلف تكلفة العينة حسب طلبك أو مشروعك.
س. كيف يتم شحن طلبي؟ هل هو آمن؟
ج: نستخدم الشحن السريع، مثل DHL، Fedex، UPS، TNT، EMS. يمكننا أيضًا استخدام وكيل الشحن الذي تقترحه. ستكون المنتجات في تغليف جيد وتضمن السلامة ونحن مسؤولون عن تلف المنتج لطلبك.
س. ماذا عن وقت التسليم؟
ج: يمكننا شحن الأجزاء المخزنة في غضون 5 أيام عمل. إذا لم يكن هناك مخزون، سنؤكد وقت التسليم لك بناءً على كمية طلبك.
