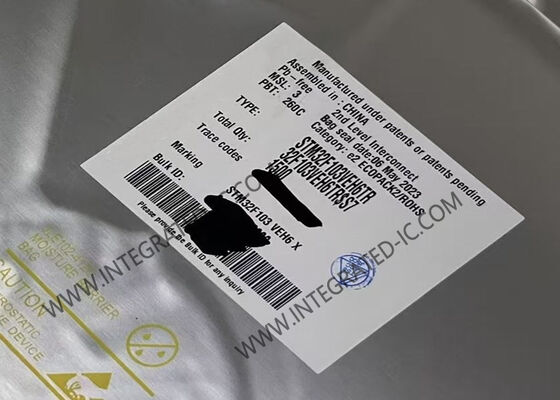

STM32F103VEH6TR وحدة التحكم الدقيقة MCU 32-Bit ARM Cortex-M3 72MHz LFBGA-100

تتضمن عائلة خطوط الأداء STM32F103 النواة العالية الأداء ARM® Cortex®-M3 RISC 32 بت تعمل على تردد 72 ميغاهرتز،الذاكرة المدمجة عالية السرعة (ذاكرة فلاش تصل إلى 512 كيلوبايت و SRAM تصل إلى 64 كيلوبايت)، ومجموعة واسعة من الإدخالات والإخراجات المحسنة والأجهزة الطرفية المتصلة بشاركات APB اثنين.

جميع الأجهزة تقدم ثلاثة أجهزة تحكم 12 بت، وأربعة مؤقتات عامة 16 بت بالإضافة إلى اثنين من مؤقتات PWM، فضلا عن واجهات الاتصال القياسية والمتقدمة: ما يصل إلى اثنين من I2Cs، ثلاثة SPIs، اثنين من I2Ss، SDIO واحد،خمسة USARTsو USB و CAN

عائلة خطوط الأداء عالية الكثافة STM32F103 تعمل في نطاق درجة الحرارة من -40 إلى +105 درجة مئوية ، من مصدر طاقة 2.0 إلى 3.6 فولت.مجموعة شاملة من وضع توفير الطاقة يسمح لتصميم التطبيقات منخفضة الطاقة.

• النواة:وحدة المعالجة المركزية ARM® 32 بت Cortex®-M3
• التكرار:تردد أقصى 72 ميغاهرتز، 1.25 DMIPS/MHz (درايسون 2.1)
• المعالجة:ضرب دورة واحدة وتقسيم الأجهزة
• الذاكرة:256 إلى 512 كيلوبايت من ذاكرة فلاش، تصل إلى 64 كيلوبايت من ذاكرة SRAM
• مراقب الذاكرة:وحدة تحكم ذاكرة ثابتة مرنة مع 4 رقاقة
• واجهة:واجهة LCD موازية، أوضاع 8080/6800
• إدارة الطاقة:2.0 إلى 3.6 فولت إمدادات وتصديرات تطبيق
• نظام الساعة:خيارات مذبذب متعددة بما في ذلك الكريستال من 4 إلى 16 ميغاهرتز و RC الداخلية
• أوضاع الطاقة المنخفضة:أوضاع النوم والإيقاف والانتظار
• التحويل:محولات A/D 3 × 12 بت، 1 μs (حتى 21 قناة)
• الناتج:محولات D/A 2 × 12 بت
• (دي إم إيه):جهاز تحكم DMA 12 قناة
• إصلاح الأخطاء:واجهات التحكم بالأسلاك المتسلسلة (SWD) و JTAG
• منافذ الدخول والخروج:ما يصل إلى 112 منفذًا سريعًا لإدخال وإخراج، 51/80/112 إدخال وإخراج
• توقيتات:ما يصل إلى 11 مؤقتًا بما في ذلك مؤقتات PWM لتحكم المحرك
• التواصل:ما يصل إلى 13 واجهة اتصال بما في ذلك USB و CAN و واجهات سلسلة متعددة

• الصناعية
• طبية
• السلع الاستهلاكية
