تفاصيل المنتج:
|
| رقم الجزء: | UCC21520DWR | الجهد - العزلة: | 5700Vrms |
|---|---|---|---|
| تشويه عرض النبض (الحد الأقصى): | 6ns | الحالي - الناتج مرتفع ومنخفض: | 4 أ، 6 أ |
| الجهد - توريد المخرجات: | 6.5 فولت ~ 25 فولت | درجة حرارة التشغيل: | -40 درجة مئوية ~ 125 درجة مئوية |
| إبراز: | 5700Vrms محرك بوابة العزل,4A المصدر 6A بالوعة رقاقة الدوائر المتكاملة,سائق معزول ثنائي القناة |
||

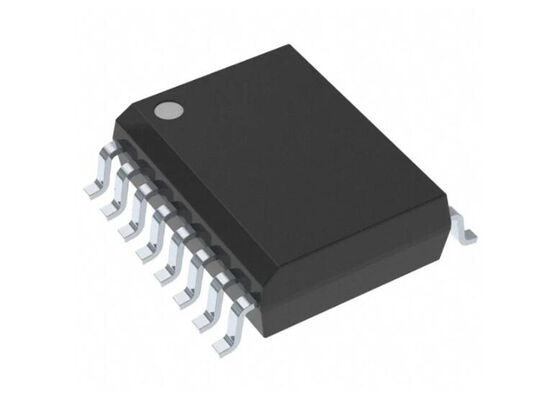

UCC21520 هو مشغل بوابة معزول مزدوج القناة مع تيار ذروة 4 أمبير مصدر و 6 أمبير مصرف. تم تصميمه لقيادة MOSFETs للطاقة، IGBTs، و SiC MOSFETs حتى 5 ميجاهرتز. جانب الإدخال معزول عن مشغلي الإخراج بواسطة حاجز عزل مقوى بقوة 5.7 كيلو فولت RMS، مع مناعة عابرة مشتركة (CMTI) لا تقل عن 125 فولت/نانو ثانية. العزل الوظيفي الداخلي بين مشغلي الجانب الثانوي يسمح بجهد تشغيل يصل إلى 1500 فولت تيار مستمر.
| فئة المنتج | مشغلات البوابة المعزولة جلفانياً |
|---|---|
| أسلوب التركيب | SMD/SMT |
| الحزمة / العلبة | SOIC-16 |
| عدد القنوات | قناتان |
| جهد العزل | 5.7 كيلو فولت |
| الحد الأدنى لدرجة حرارة التشغيل | -40 درجة مئوية |
| الحد الأقصى لدرجة حرارة التشغيل | +125 درجة مئوية |
| Pd - تبديد الطاقة | 950 ميجاوات |
| تأخير الانتشار - الحد الأقصى | 45 نانو ثانية |
| وقت الارتفاع | 6 نانو ثانية |
| وقت السقوط | 7 نانو ثانية |
| نوع المنطق | CMOS, TTL |
| عدد المشغلات | مشغلان |
| عدد المخارج | مخرجان |
| تيار إمداد التشغيل | 3.5 مللي أمبير |
| تيار الخرج | 6 أمبير |
