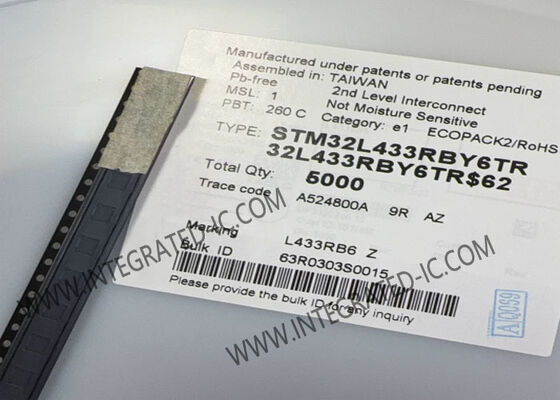

STM32L433RBY6TR متحكم دقيق 32 بت ARM Cortex-M4 MCU بسرعة 80 ميجاهرتز

STM32L433 هو وحدة تحكم صغيرة ذات طاقة منخفضة للغاية تستند إلى قلب Arm® Cortex®-M4 RISC ذو الأداء العالي يعمل على ترددات تصل إلى 80 ميغاهرتز.يحتوي قلب Cortex-M4 على وحدة نقطة عائمة (FPU) تدعم تعليمات معالجة بيانات دقيقة واحدة وأنواع البيانات، إلى جانب مجموعة كاملة من تعليمات DSP ووحدة حماية الذاكرة (MPU) لتعزيز أمن التطبيقات.

• طاقة منخفضة للغاية مع FlexPowerControl:
  • 1إمدادات الطاقة من 71 فولت إلى 3,6 فولت
  • نطاق درجة الحرارة من -40 °C إلى 85/105/125 °C
  • 200 nA في وضع VBAT: إمداد RTC و32x32 بت سجلات النسخ الاحتياطي
  • 8 nA وضع إيقاف (5 دبوس استيقاظ)
  • 28 nA وضع الاستعداد (5 دبوس الاستيقاظ)
  • وضع الاستعداد 280 nA مع RTC
  • 1.0 μA وضع توقف 2، 1.28 μA مع RTC
  • وضع تشغيل 84 ميكرو أمبير/ميه هرتز (وضع LDO)
  • وضع تشغيل 36 μA/MHz (@3.3 V SMPS Mode)
  • وضع اكتساب الشرائح (BAM)
  • 4 ميكرو ثانية من وضع التوقف
  • إعادة تعيين البني خارج (BOR)
  • مصفوفة الترابط
• النواة:ARM® 32 بت Cortex®-M4 مع FPU، تسريع الوقت الحقيقي التكيفي (ART Accelerator TM) يسمح بتنفيذ حالة الانتظار من ذاكرة فلاش، وتردد تصل إلى 80 ميغاهرتز، MPU، 100DMIPS و تعليمات DSP
• معيار الأداء:
  • 1.25 DMIPS/MHz (Drystone 2.1)
  • 273.55 CoreMark® (3.42 CoreMark/MHz @ 80 MHz)
• معايير الطاقة:
  • 347 ULPMark TM النتيجة CP
  • 121 ULPMark TM درجة PP
• مصادر الساعة:
  • مذبذب كريستالي من 4 إلى 48 ميغاهرتز
  • مذبذب بلور 32 كيلو هرتز لـ RTC (LSE)
  • RC الداخلية المعدلة في المصنع 16 ميغاهرتز (± 1٪)
  • إشعاع داخلي منخفض الطاقة 32 كيلو هرتز RC (± 5٪)
  • مذبذب متعدد السرعات الداخلي من 100 كيلو هرتز إلى 48 ميغاهرتز ، يتم تعديله تلقائيًا بواسطة LSE (دقة أفضل من ± 0.25٪)
  • 48 ميغاهرتز داخلية مع استعادة الساعة
  • 2 PLLs لساعة النظام ، USB ، الصوت ، ADC
• ما يصل إلى 83 إدخالاً سريعاً، معظمها متسامح مع 5 فولت
• RTC مع تقويم HW والإنذارات والمعايرة
• شاشة LCD 8 × 40 أو 4 × 44 مع محول Step-up
• ما يصل إلى 21 قناة استشعار سعة: دعم أجهزة استشعار اللمس الملموسة والخطية والدورية
• ذكريات:
  • ما يصل إلى 256 كيلوبايت فلاش مصرفي واحد ، حماية قراءة الرموز الملكية
  • 64 KB من SRAM بما في ذلك 16 KB مع فحص تكافؤ الأجهزة
  • واجهة ذاكرة SPI رباعية
