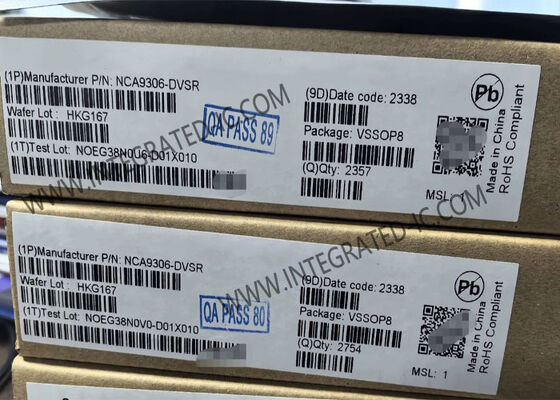

رقاقة الدوائر المتكاملة NCA9306-DVSR مترجم مستوى الجهد في الحافلة I2C ثنائي الاتجاه بنظام التوجه 2 بت مع 100 ميغاهرتز الترجمة و 5 فولت التسامح الإدخالي / الخارجي

NCA9306 هو مترجم مستوى الجهد متعدد القنوات I2C و SMBus ثنائي الاتجاه مع مدخل دبوس enable (EN). يسمح بتحويل الجهد بين 0.95 فولت و 5 فولت بدون استخدام دبوس اتجاه. يدعم الجهاز ما يصل إلى 100 ميغاهرتز تحويل صعودي و > 100 ميغاهرتز تحويل هبوطي عند حمل سعة ≤ 30 pF. لا توجد حاجة إلى دبوس توجيه ، مما يقلل من جهد النظام.

NCA9306 يدعم 5 فولت تحمل دبوس إدخال/إخراج لدعم تشغيل إشارة الوضع المختلط.القدرة على إعداد مستويات تحويل الجهد المختلفة على كل قناة يجعل الجهاز مرنة جدا ومناسبة للعديد من التطبيقات.

• محول الجهد ثنائي الاتجاه لخطوط SDA و SCL في تطبيقات الحافلة I2C للأنماط المختلطة
• منافذ I/O الحافلة I2C المفتوحة (SCLA و SDAA و SCLB و SDAB)
• يوفر تحويل الجهد ثنائي الاتجاه دون دبوس الاتجاه
• SCLA عالية العائق، SDAA، SCLB و SDAB لـ EN = LOW
• الترجمة الصعودية: < 100 MHz؛ CL = 30 pF، < 40 MHz؛ CL = 50 pF
• ترجمة إلى الأسفل: > 100 ميغاهرتز؛ CL = 30 pF، < 40 ميغاهرتز؛ CL = 50 pF
• قدرة الإدراج الساخن
• تحويل مستوى الجهد الثنائي الاتجاه بين مجموعات الجهد المتعددة
• التيار الاحتياطي المنخفض
• 5 فولت متسامح I2C الحافلة دبوس إدخال/إخراج لدعم تشغيل إشارة الوضع المختلط
• توفر RON المنخفضة تشويه إشارة أقل
• أعلى من 100 mA في JESD78 من الدرجة الثانية من المستوى A
• نطاق درجة حرارة التشغيل: -40 °C إلى +125 °C

• I2C ، SMBus ، PMBus ، MDIO ، UART ، SDIO منخفض السرعة ، GPIO ، وغيرها من واجهات الإشارة الثنائية
• الخوادم
• أجهزة التوجيه (معدات التبديل)
• الحواسيب الشخصية
• الأتمتة الصناعية
