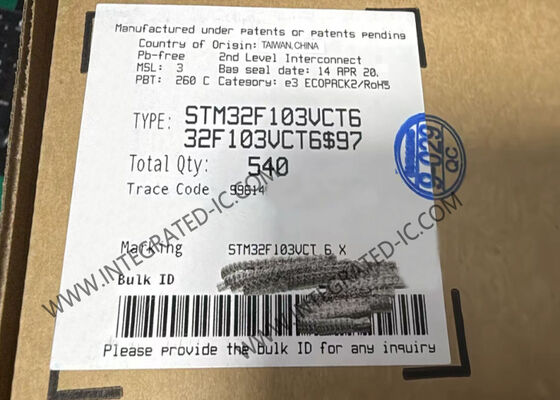

STM32F103VCT6 وحدة التحكم الدقيقة 32 بت مع 72MHz ARM Cortex-M3 Core و 256KB ذاكرة فلاش

STM32F103 هو متحكم دقيق عالي الأداء يعتمد على نواة ARM® Cortex®-M3 32 بت RISC، تعمل بسرعة 72 ميجاهرتز. يتميز بذاكرة مدمجة عالية السرعة (تصل إلى 512 كيلوبايت من ذاكرة الفلاش وما يصل إلى 64 كيلوبايت من ذاكرة SRAM) ويتصل بمجموعة واسعة من وحدات الإدخال/الإخراج المحسنة والأجهزة الطرفية عبر ناقلين APB.

يتميز STM32F103 بثلاث وحدات ADC بدقة 12 بت، وأربعة مؤقتات عامة بدقة 16 بت ومؤقتين PWM، ويوفر أيضًا واجهات اتصال قياسية ومتقدمة: ما يصل إلى 2 × I²C، و 3 × SPI، و 2 × I²S، و 1 × SDIO، و 5 × USARTs، و 1 × USB، و 1 × CAN.

• النواة: نواة ARM® Cortex®-M3 32 بت
• تردد أقصى 72 ميجاهرتز، أداء 1.25 DMIPS/MHz (Dhrystone 2.1) عند وصول الذاكرة بحالة انتظار 0
• ضرب أحادي الدورة وقسمة بالأجهزة
• الذاكرة: 256 إلى 512 كيلوبايت من ذاكرة الفلاش، وما يصل إلى 64 كيلوبايت من ذاكرة SRAM
• وحدة تحكم ذاكرة ثابتة مرنة مع 4 خيارات تحديد الشريحة. تدعم ذاكرة Compact Flash، و SRAM، و PSRAM، و NOR، و NAND
• واجهة شاشة LCD متوازية، أوضاع 8080/6800
• إدارة الساعة، وإعادة الضبط، والإمداد: إمداد التطبيق ووحدات الإدخال/الإخراج من 2.0 إلى 3.6 فولت
• POR، PDR، وكاشف جهد قابل للبرمجة (PVD)
• مذبذب كريستالي من 4 إلى 16 ميجاهرتز
• RC داخلي بتردد 8 ميجاهرتز مُعاير في المصنع
• RC داخلي بتردد 40 كيلوهرتز مع معايرة
• مذبذب 32 كيلوهرتز لـ RTC مع معايرة
• استهلاك طاقة منخفض: أوضاع Sleep، و Stop، و Standby
• إمداد VBAT لـ RTC وسجلات النسخ الاحتياطي
• 3 × محولات A/D بدقة 12 بت، 1 ميكروثانية (تصل إلى 21 قناة)
• نطاق التحويل: 0 إلى 3.6 فولت
• قدرة أخذ العينات والاحتفاظ الثلاثية
• مستشعر درجة الحرارة
• 2 × محولات D/A بدقة 12 بت
• DMA: وحدة تحكم DMA بـ 12 قناة
• الأجهزة الطرفية المدعومة: المؤقتات، وحدات ADC، وحدات DAC، SDIO، I2Ss، SPIs، I2Cs، و USARTs
• وضع التصحيح: واجهات Serial wire debug (SWD) و JTAG
• Cortex®-M3 Embedded Trace Macrocell™
• ما يصل إلى 112 منفذ إدخال/إخراج سريع: 51/80/112 I/Os، جميعها قابلة للتعيين على 16 متجه مقاطعة خارجي وتقريبًا جميعها تتحمل جهد 5 فولت
• ما يصل إلى 11 مؤقتًا
• ما يصل إلى أربعة مؤقتات بدقة 16 بت، كل منها مع ما يصل إلى 4 IC/OC/PWM أو عداد نبضات ومدخل مشفر رباعي (تزايدي)
• 2 × مؤقتات PWM للتحكم في المحركات بدقة 16 بت مع توليد وقت ميت وإيقاف طوارئ
• 2 × مؤقتات مراقبة (مستقلة ونافذة)
• مؤقت SysTick: عداد تنازلي 24 بت
• 2 × مؤقتات أساسية بدقة 16 بت لتشغيل DAC
• ما يصل إلى 13 واجهة اتصال
• ما يصل إلى 2 × واجهات I2C (SMBus/PMBus)
• ما يصل إلى 5 USARTs (واجهة ISO 7816، LIN، قدرة IrDA، تحكم المودم)
• ما يصل إلى 3 SPIs (18 ميجابت/ثانية)، 2 مع واجهة I2S مدمجة
• واجهة CAN (2.0B Active)
• واجهة USB 2.0 كاملة السرعة
• واجهة SDIO
