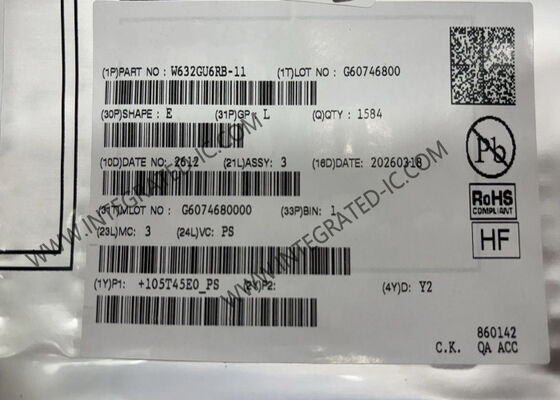

شريحة ذاكرة W632GU6RB-11 بسعة 2 جيجابت DDR3L SDRAM بتردد 933 ميجاهرتز بجهد منخفض للأنظمة المدمجة

W632GU6RB-11 هي شريحة ذاكرة DDR3L SDRAM بسعة 2 جيجابت. DDR3L هي نسخة منخفضة الجهد من DDR3 تقلل بشكل كبير من استهلاك الطاقة مع الحفاظ على قدرات نقل البيانات عالية السرعة، مما يجعلها مثالية للأنظمة المدمجة التي تتطلب كفاءة في استهلاك الطاقة وعرض النطاق الترددي.

تتميز W632GU6RB-11 ببنية 16 مليون × 8 بنوك × 16 بت، بسعة إجمالية تبلغ 2 جيجابت وعرض ناقل بيانات يبلغ 16 بت (x16). تدعم جهد نواة 1.35 فولت (VDD) وجهد إدخال/إخراج 1.35 فولت/1.5 فولت (VDDQ)، مع بقائها متوافقة مع مستويات إدخال/إخراج DDR3 القياسية البالغة 1.5 فولت، مما يسمح بالاختيار المرن أثناء تصميم النظام. الشريحة مغلفة في عبوة VFBGA بـ 96 كرة، بقياس 7.5 مم × 13 مم فقط، مما يجعلها مناسبة للتطبيقات المدمجة ذات المساحة المحدودة.

• مزود الطاقة: 1.35 فولت (نموذجي)، VDD، VDDQ = 1.283 فولت إلى 1.45 فولت
• متوافق مع الإصدارات السابقة مع VDD، VDDQ = 1.5 فولت ± 0.075 فولت
• بنية معدل بيانات مزدوج: نقلان للبيانات لكل دورة ساعة
• ثمانية بنوك داخلية للتشغيل المتزامن
• بنية استباقية 8 بت
• زمن استجابة CAS: 5، 6، 7، 8، 9، 10، 11، 13 و 14
• أوضاع طول الدفعة 8 (BL8) وقطع الدفعة 4 (BC4): ثابتة عبر سجل الوضع (MRS) أو قابلة للاختيار أثناء التشغيل (OTF)
• ترتيب دفعة القراءة قابل للبرمجة: متداخل أو متسلسل رباعي
• أدوات إشارة البيانات التفاضلية ثنائية الاتجاه (DQS و DQS#) يتم إرسالها / استقبالها مع البيانات
• محاذاة الحافة مع بيانات القراءة ومحاذاة المركز مع بيانات الكتابة
• DLL لمحاذاة انتقالات DQ و DQS مع الساعة
• مدخلات ساعة تفاضلية (CK و CK#)
• يتم إدخال الأوامر عند كل حافة CK موجبة، ويتم الرجوع إلى البيانات وقناع البيانات على كلا الحافتين لزوج إشارة بيانات تفاضلي (معدل بيانات مزدوج)
• CAS مؤجل مع زمن استجابة إضافي قابل للبرمجة (AL = 0، CL - 1 و CL - 2) لتحسين كفاءة ناقل الأوامر والعناوين والبيانات
• زمن استجابة القراءة = زمن الاستجابة الإضافي + زمن استجابة CAS (RL = AL + CL)
• عملية الاستعداد التلقائي لدفعة القراءة والكتابة
• التحديث، التحديث الذاتي، التحديث الذاتي التلقائي (ASR) والتحديث الذاتي الجزئي للمصفوفة (PASR)
• إيقاف التشغيل بعد الاستعداد وإيقاف التشغيل النشط
• أقنعة البيانات (DM) لبيانات الكتابة
• زمن استجابة كتابة CAS قابل للبرمجة (CWL) لكل تردد تشغيل
• زمن استجابة الكتابة WL = AL + CWL
• سجل متعدد الأغراض (MPR) لقراءة تسلسل بت معايرة النظام المحدد مسبقًا
• دعم معايرة توقيت مستوى النظام عبر تسوية الكتابة ونمط قراءة MPR
• معايرة ZQ لمشغل الإخراج و ODT باستخدام مقاوم مرجعي خارجي للأرضي
• دبوس RESET# غير متزامن لتسلسل تهيئة التشغيل ووظيفة إعادة الضبط
• إنهاء على الشريحة قابل للبرمجة (ODT) للبيانات، وقناع البيانات، وأزواج إشارات البيانات التفاضلية
• وضع ODT الديناميكي لتحسين سلامة الإشارة ومعاوقات الإنهاء المحددة مسبقًا أثناء الكتابة
• حجم صفحة 2 كيلوبايت

• الأنظمة المدمجة: التطبيقات التي تتطلب ذاكرة تخزين مؤقت عالية السرعة بسعة متوسطة، مثل التحكم الصناعي، وواجهات الإنسان والآلة (HMIs)، وأجهزة جمع البيانات
• معدات الشبكات: تخزين البيانات المؤقت في أجهزة الاتصالات مثل أجهزة التوجيه والمحولات والبوابات
• الإلكترونيات الاستهلاكية: المنتجات الاستهلاكية الحساسة للتكلفة مثل أجهزة التلفزيون الرقمية، وأجهزة الاستقبال، ومكبرات الصوت الذكية
• إلكترونيات السيارات: أنظمة المعلومات والترفيه داخل السيارة وأجهزة الملاحة (يجب اختيار الإصدار بدرجة حرارة صناعية)
• الرؤية الصناعية: تخزين الإطارات لكاميرات رؤية الآلة وبطاقات التقاط الصور
