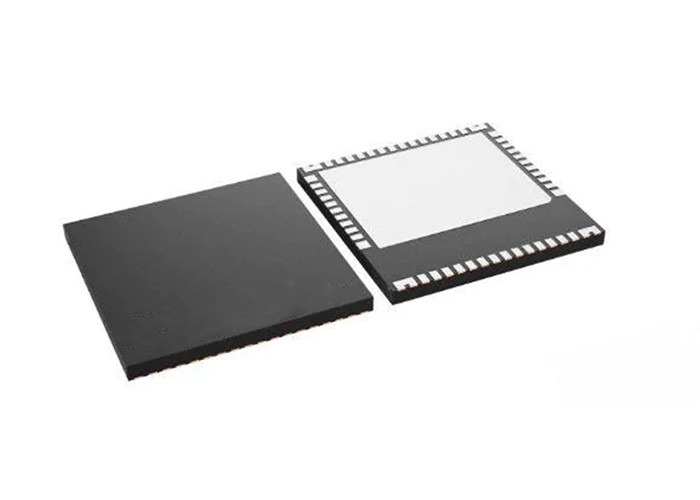

LMG3425R030RQZR Gan Fet Gate Driver VQFN54 مدمج بنصف جسر Gan Driver
LMG3425R030RQZR Gan Fet Gate Driver VQFN54 مدمج بنصف جسر Gan Driver
الوصف
إعدادات:
مقلوب وغير مقلوب
العبوة / العلبة:
VQFN-54
مصدر التيار:
7.5 فولت - 18 فولت
درجة حرارة التشغيل:
-40 درجة مئوية ~ 125 درجة مئوية
وقت الشروق:
2.5 نانوثانية
وقت السقوط:
21 نانوثانية
إبراز:
LMG3425R030RQZR Gan Fet Gate Driver
,
Gan Fet Gate Driver VQFN54
,
VQFN54 برنامج تشغيل نصف جسر متكامل
برامج تشغيل البوابة LMG3425R030RQZR GaN FET مع برنامج تشغيل متكامل ووضع الصمام الثنائي المثالي VQFN54
وصف
LMG342xR030 GaN FET مع برنامج تشغيل وحماية مدمجين يمكن المصممين من تحقيق مستويات جديدة من كثافة الطاقة والكفاءة في أنظمة إلكترونيات الطاقة.يدمج LMG342xR030 محركًا من السيليكون يتيح تبديل السرعة حتى 150 فولت / ثانية.ينتج عن انحياز البوابة الدقيقة المتكامل من TI زيادة في تبديل SOA مقارنة بمحركات بوابة السيليكون المنفصلة.يوفر هذا التكامل ، جنبًا إلى جنب مع حزمة الحث المنخفض من TI ، التبديل النظيف والحد الأدنى من الرنين في طبولوجيا إمداد الطاقة بالتبديل الثابت.تسمح قوة محرك البوابة القابلة للتعديل بالتحكم في معدل الدوران من 20 V / ns إلى 150 V / ns ، والتي يمكن استخدامها للتحكم الفعال في EMI وتحسين أداء التحويل.يشتمل LMG3425R030 على وضع الصمام الثنائي المثالي ، والذي يقلل خسائر الربع الثالث من خلال تمكين التحكم التكيفي في الوقت الميت.
تحديد
سائق المرحلية - مختلف
الجانب العالي ، الجانب السفلي
SMD / SMT
VQFN-54
1 سائق
1 الإخراج
7.5 فولت
18 فولت
مقلوب وغير مقلوب
2.5 نانوثانية
21 نانوثانية
- 40 ج
+ 125 ج
التطبيقات
إمدادات الطاقة الصناعية عالية الكثافة
محولات الطاقة الشمسية ومحركات المحركات الصناعية
إمدادات الطاقة غير المنقطعة
شبكة التاجر والخادم PSU
مقومات الاتصالات التجارية
سمات
مؤهل لـ JEDEC JEP180 للتبديل الثابت
علوم الهندسة اللاكمية
•
600
-V GaN-on-Si FET مع سائق بوابة متكامل
-
الجهد التحيز بوابة عالية الدقة المتكاملة
-
200-V / ns CMTI
-
2.2
تردد التبديل -MHz
-
معدل دوران 30-V / ns إلى 150-V / ns للتحسين
من أداء التبديل وتخفيف EMI
-
يعمل من 7.5-V إلى 18-V
•
حماية قوية
-
دورة تلو الأخرى التيار الزائد والمغلق قصير-
حماية الدائرة مع استجابة <100-ns
-
يقاوم ارتفاع 720-V أثناء التبديل الثابت
-
الحماية الذاتية من الحرارة الزائدة الداخلية
ومراقبة UVLO
•
إدارة الطاقة المتقدمة
-
إخراج درجة الحرارة الرقمية PWM
-
وضع الصمام الثنائي المثالي يقلل من خسائر الربع الثالث
في
LMG3425R030
مؤهل لـ JEDEC JEP180 لطبولوجيا التحويل الثابت
600-V GaN-on-Si FET مع سائق بوابة متكامل
الجهد التحيز بوابة عالية الدقة المتكاملة
200-V / ns CMTI
تردد التبديل 2.2 ميجا هرتز
معدل دوران 30-V / ns إلى 150-V / ns لتحسين أداء التحويل وتخفيف EMI
يعمل من 7.5-V إلى 18-V
حماية قوية
دورة تلو الأخرى للتيار الزائد وحماية الدائرة القصيرة المغلق مع استجابة <100 نانوثانية
يقاوم ارتفاع 720-V أثناء التبديل الثابت
حماية ذاتية من الحرارة الزائدة الداخلية ومراقبة UVLO
إدارة الطاقة المتقدمة
إخراج درجة الحرارة الرقمية PWM
يقلل وضع الصمام الثنائي المثالي خسائر الربع الثالث في LMG3425R030
القياس لتحديد تأخيرات الانتشار ومعدلات الانتشار
مؤهل لـ JEDEC JEP180 للتبديل الثابت
علوم الهندسة اللاكمية
•
600
-V GaN-on-Si FET مع سائق بوابة متكامل
-
الجهد التحيز بوابة عالية الدقة المتكاملة
-
200-V / ns CMTI
-
2.2
تردد التبديل -MHz
-
معدل دوران 30-V / ns إلى 150-V / ns للتحسين
من أداء التبديل وتخفيف EMI
-
يعمل من 7.5-V إلى 18-V
•
حماية قوية
-
دورة تلو الأخرى التيار الزائد والمغلق قصير-
حماية الدائرة مع استجابة <100-ns
-
يقاوم ارتفاع 720-V أثناء التبديل الثابت
-
الحماية الذاتية من الحرارة الزائدة الداخلية
ومراقبة UVLO
•
إدارة الطاقة المتقدمة
-
إخراج درجة الحرارة الرقمية PWM
-
وضع الصمام الثنائي المثالي يقلل من خسائر الربع الثالث
في
LMG3425R030
مؤهل لـ JEDEC JEP180 للتبديل الثابت
علوم الهندسة اللاكمية
•
600
-V GaN-on-Si FET مع سائق بوابة متكامل
-
الجهد التحيز بوابة عالية الدقة المتكاملة
-
200-V / ns CMTI
-
2.2
تردد التبديل -MHz
-
معدل دوران 30-V / ns إلى 150-V / ns للتحسين
من أداء التبديل وتخفيف EMI
-
يعمل من 7.5-V إلى 18-V
•
حماية قوية
-
دورة تلو الأخرى التيار الزائد والمغلق قصير-
حماية الدائرة مع استجابة <100-ns
-
يقاوم ارتفاع 720-V أثناء التبديل الثابت
-
الحماية الذاتية من الحرارة الزائدة الداخلية
ومراقبة UVLO
•
إدارة الطاقة المتقدمة
-
إخراج درجة الحرارة الرقمية PWM
-
وضع الصمام الثنائي المثالي يقلل من خسائر الربع الثالث
في
LMG3425R030
