تفاصيل المنتج:
|
| تكوين الإخراج: | جانب مرتفع | نوع الإخراج: | قناة ف |
|---|---|---|---|
| الجهد - الحمل: | 480 فولت (كحد أقصى) | الجهد - العرض (Vcc / Vdd): | 9.5 فولت ~ 18 فولت |
| التيار - الناتج (الحد الأقصى): | 12 أ | Rds On (Typ): | 70 مللي أوم |
| درجة حرارة العمل: | -40 درجة مئوية ~ 125 درجة مئوية (TJ) | مدخل نوع: | لا يعكس |
| إبراز: | LMG3410R070RWHR GaN IC,GaN IC Power Switch Driver,P Channel GaN Driver |
||

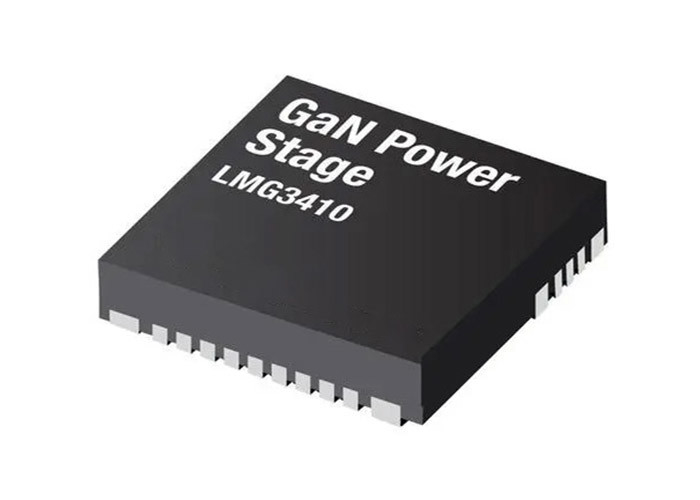

GaN IC LMG3410R070RWHR محرك مفتاح الطاقة GaN مع محرك و حماية متكاملة
المواصفات
|
|
1 السائق |
|
|
1 الناتج |
|
|
40 أ |
|
|
9.5 فولت |
|
|
18 فولت |
|
|
غير عاكسة |
|
|
15 ns |
|
|
4.2 ns |
|
|
-40 درجة مئوية |
|
|
+ 125 درجة |
الوصف
مرحلة الطاقة LMG341xR070 GaN مع محرك و حماية متكاملة تمكن المصممين من تحقيق مستويات جديدة من كثافة الطاقة والكفاءة في أنظمة إلكترونيات الطاقة.
المزايا الكامنة لـ LMG341xR070 على MOSFETs السيليكونية تشمل سعة الدخول والإخراج المنخفضة للغاية ، صفر استرداد عكسي للحد من خسائر التبديل بنسبة تصل إلى 80٪ ،وتصويت عقدة التبديل المنخفضة للحد من EMIهذه المزايا تمكن الطوبولوجيات الكثيفة والفعالة مثل PFC القطب التوتم.
الخصائص
عملية GaN مؤهلة من خلال الموثوقية المتسارعة في التطبيقات
تمكن تصاميم تحويل الطاقة عالية الكثافة
أداء النظام المتفوق على كاسكود أو GaN FETs المستقلة
حزمة QFN منخفضة الحدس 8mm x 8mm لسهولة التصميم والتخطيط
قوة المحرك القابلة للتعديل لأداء التبديل والتحكم في EMI
إشارة الخروج الرقمية لحالة الخطأ
فقط +12 فولت إمدادات غير منظم مطلوبة
سائق البوابة المتكاملة
الصفر الحثية المصدر المشترك
تأخير الانتشار 20 ns لعملية ميگاهرتز
التوتر المتحيز من البوابة المعدل من أجل الموثوقية
25 إلى 100 فولت / ثانية معدل التنقل القابل للتعديل من قبل المستخدم
حماية قوية
لا يتطلب مكونات حماية خارجية
الحماية من التيار الزائد مع < 100ns الاستجابة
> 150 فولت / ثانية مقاومة معدل التحرك
مقاومة الإفراط العابر
حماية من زيادة درجة الحرارة
حماية UVLO على جميع خطوط الإمداد
مخطط الكتل المبسط
